3.可在上、下区域工作的LLC谐振转换器的设计 - 模拟电源 -

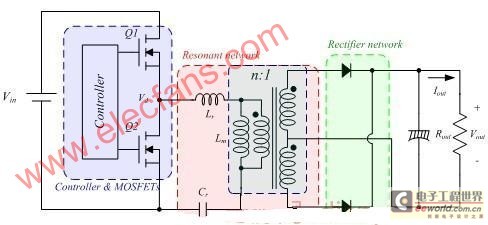

　　图1：LLC谐振转换器的基本电路

　　

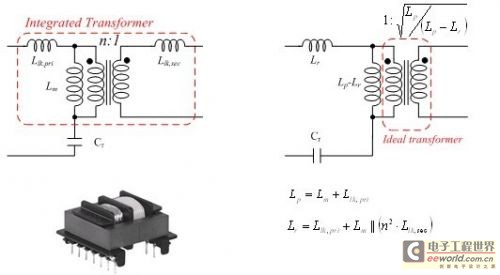

　　图2：采用分段骨架的集成式变压器(a)，变压器等效电路(b)。

　　

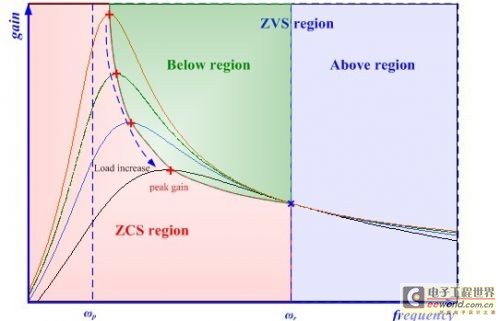

　　图3：LLC谐振转换器的增益曲线和工作区域

　　

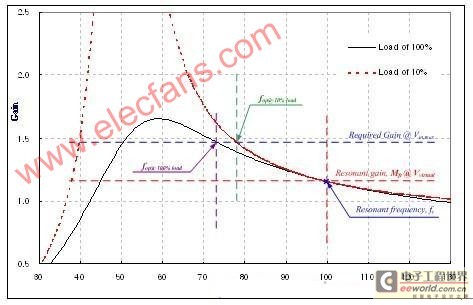

　　图4：LLC谐振转换器的频域增益曲线

　　

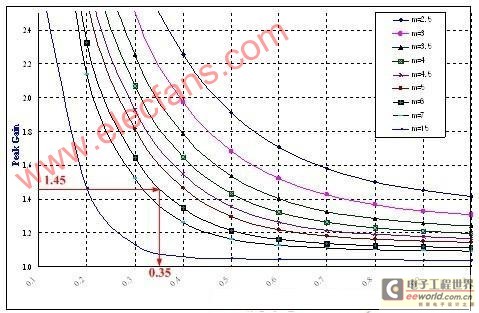

　　图5：根据峰值增益和不同m值找出正确的Q因子的查找表。
