ZVS移相全桥DC/DC变换器控制结构图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-23

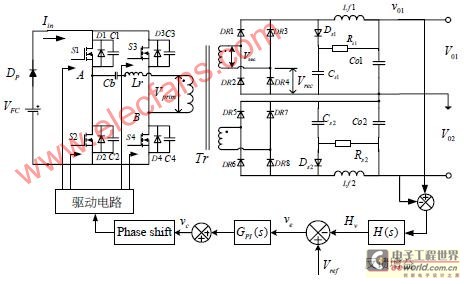

ZVS移相全桥DC/DC变换器控制结构图

具体的参数如下:变压器变比为4:23:23,原边漏感0.45uH,利用变压器漏感作为谐振电感;负载软开关范围25%-100%,输出电压±365V;输出滤波电感710uH,电容1.36uF,隔直电容10uF;开关频率100kHz,采用TMS320F2812 作为控制器。DC/DC 变换器控制框图如图7 所示。变换器两输出电压Vo1 和Vo2 经采样并做平均后与参考信号比较,所得误差信号通过PI 控制器后送到移相控制单元,产生移相控制脉冲信号控制原边MOSFET 的通断,控制电路的输出电压。
