基于FAN4810的有源功率因数校正（PFC）电路设计 - 模拟电源 -

FAN4810的工作原理

　　FAN4810工作于前沿平均电流、电流连续(CCM)升电压输出工作模式，内部的三重安全检测技术可使电路免受由于某个电路元器件的损坏而使电路处于不正常工作状态;栅极输出驱动能力高达1A，因而无须外接功率MOSFET驱动电路;低功耗特性改进了电路的工作效率，并降低了元器件的损耗。FAN4810还具有峰值电流限制功能，利用内部的交流输入电压过低保护和输出过电压保护电路，在输出负载突变的情况下通过内部的过电压比较器可以关断PFC电路的工作，输出时钟信号可用于同步下级PWM电路，以降低电路工作躁声。FAN4810的引脚图如图1所示，其工作原理框图如图2所示，FAN4810引脚功能如表1所示。

　　

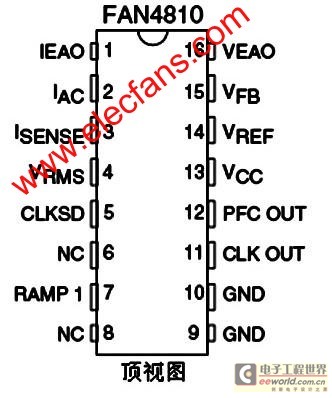

　　图1 FAN4810引脚图

　　

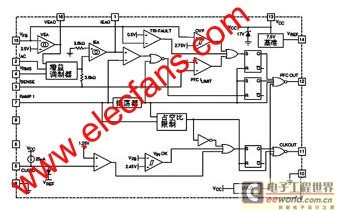

　　图2工作原理框图

　　3 采用FAN4810的500W/PFC设计

　　下面介绍采用FAN4810的500W功率因数校正电路设计的有关方法，电路工作原理图如图4所示，该500W输出电路的PFC输出电压为400VDC，输出电流为1.25A，交流输入市电电压适应范围为90～264VAC。

　　

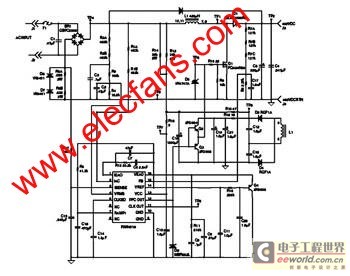

　　图3采用FAN4810的500W有源功率因数校正电路的电路原理图

　　① 500W/PFC电路技术指标

　　输出功率：500W

　　VMIN=80VAC(RMS)

　　VMAX=264VAC(RMS)

　　工作效率η=0.93

　　VO=400VDC

　　VO-MIN=300VDC

　　开关工作频率fs=100kHz

　　保持时间THDL=20ms

　　THD(总谐波失真)=5%

　　dI纹波=20%纹波电流

　　交流输入市电频率=60Hz

　　② 功率回路元器件的选择

　　FAN4810可用于任何工作于电流连续导通工作模式(CCM)下的PFC应用场合，可以满足IEC 3000-3-2的有关技术要求
