ADI公司的ADP5065是一款内嵌互联直流电压充电输出端与电池端的FET器件，通过FET可以实现电池隔离，当系统驱动电能来自于废电池或没有电池时，系统会立即切换到USB供电模式。ADP5065的输入电压范围为4V~5.5V，最大输入电压高达20V，不用担心USB总线断开或连接过程中的峰值。ADP5065充电器兼容USB2.0、USB3.0和USB电池充电规范1.1。ADP5065采用一个非常小的封装，20引脚WLCSP封装（0.5mm间距）。

　　ADP5065主要特性

　　 3MHz开关模式充电器

　　

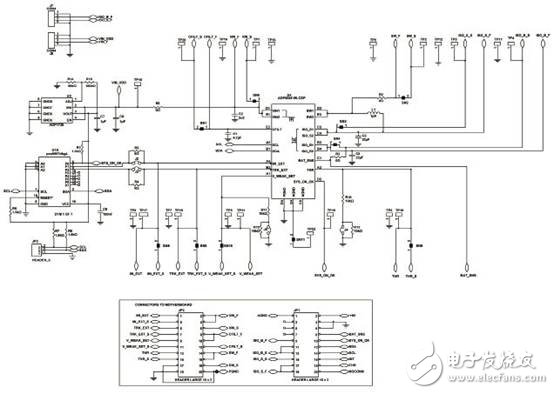

　　图1 ADP5065设计原理图

　　 1.25A专用充电器充电电流

　　最高680 mA的充电电流（500mA USB主机）

　　工作输入电压4.0V~5.5V

　　容错输入电压-0.5V~+20V（USB VBUS）

　　电池和充电器输出之间的隔离FET

　　电池热敏电阻输入，当电池温度超过限值时自动关闭充电器

　　符合JEITA锂离子电池充电温度规范

　　 SYS_EN_OK标志，暂缓系统开通（直到电池要求的最低水平）

　　由最小电池电压和/或最小电池充电的要求水平启动系统

　　 EOC编程，C/20，C/10和选择特定的电流水平

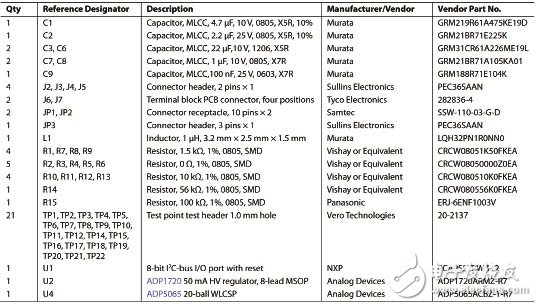

　　表1 ADP5065设计方案材料清单

　　

　　

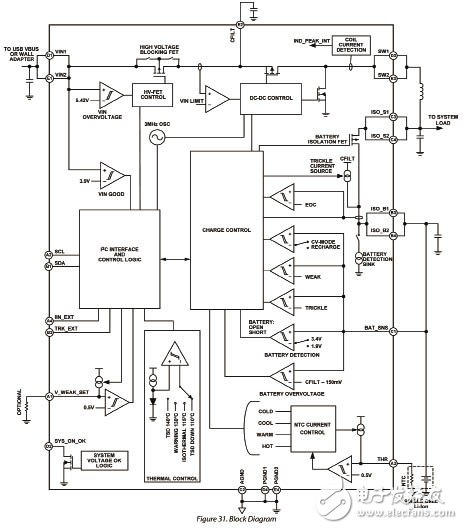

　　图2 ADP5065方框图

　　ADP5065应用

　　数码相机

　　数码摄像机

　　单节锂离子电池的便携式设备

　　 PDA、音频、GPS设备

　　手机
