AVR与PIC16F8的Ponyprog电路 - 模拟电源 -

来源：网络用户发布，如有版权联系网管删除　2018-09-23　

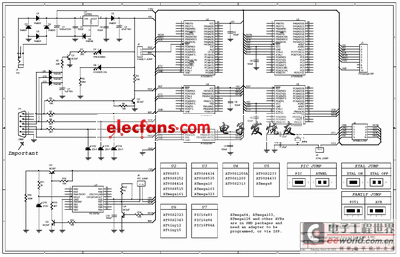

所有电阻都是1/4W.The电路由9 ... 15V直流或交流。当在电路编程(ISP)的连接器使用，可能是要供电目标的程序员的动力源。二极管D2和D6保护稳压器LM7805

　　“XTAL跳”是用来切割的XTAL AVR的内部RC振荡器时启用。

　　“家庭跳” 是用来选择这ATMEL公司的家庭方案，AVR系列(ATtinyXX，AT90SXXXX，ATmegaXXX)或8051系列(AT89Sxxxx)。

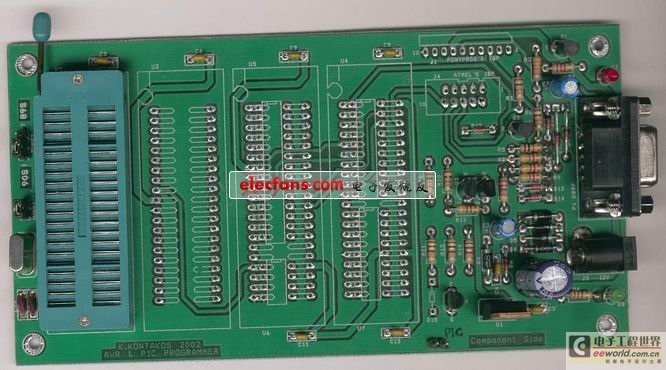

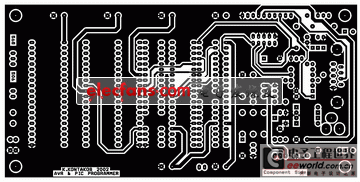

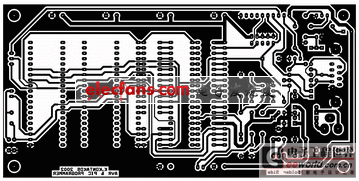

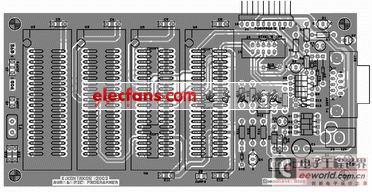

　　用于交换机之间的Microchip PIC的PIC和Atmel的微控制器。随着唯一的PIC跳线可以进行编程，而关程序爱特梅尔?的微控制器。如果你不?吨需要的PIC程序，你可以离开自己的电路板面积unsoldered 。PCB已经设计，使DIP插座的ZIF插座可以使用。由于其成本，这是建议，只有一个是使用的ZIF结合一些针阵列之间进行切换的四个不同的地方。

　　必须连接到PC的COM端口，通过9针针与下面的应用程序的电缆和工作：

　　ATMEL公司的AVR系列

　　ATtiny12，ATtiny15的，AT90S1200，AT90S1200A，AT90S2233，AT90S2313，AT90S2323，AT90S2343，AT90S4414，AT90S4433，AT90S4434，AT90S8515，AT90S8535，ATmega8的，ATmega16的，ATmega161，ATmega163，ATmega323，ATMEL公司的8051系列，AT89S53，AT89S8252

　　MICROCHIP公司的PIC系列

　　PIC16x83，PIC16x84，PIC16F84A

　　和其它一些可编程IC(记忆体，微控制器)Ponyprog支持，但需要通过ISP连接器编程板适配器。
