SMPS Cal V5.0版本：

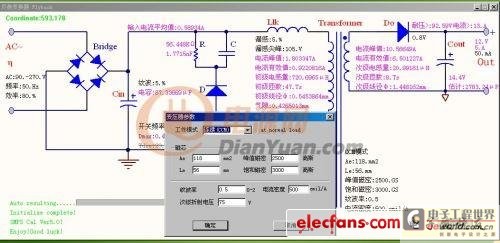

　　由于之前的版本采用从开关管耐压余量考虑，而且界面里面没有直观的反映最大占空比，折算电压等重要的参数，导致从耐压余量来设置参数很难放置到合理的数值，这也是导致很多人感觉结果偏差大，故V5.0加入了对反激变换器和RCC变换器采用图形界面来设参数，最大占空比，折算电压可以任意按一种方式设定，另外一个参数自动计算出来，而且耐压余量清楚的显示出来，这样可以很快得到想要的参数，但是需要提醒，输出电容的容量估计不是很准确，因为其采用的经验公式计算。界面如下图：

　　

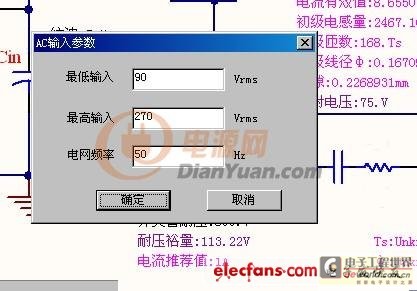

　　界面红色文字部分是有设置对话框，点击打开即可设定，紫色的为调整参数，可以做输入可以做输出，即按最大占空比来算，或者按折算电压来算，另外一个自动计算出来，你只需打开对话框，设定完参数，程序在后台自动计算出所有结果来，粉红色为所需的结果。

　　



　　当然，原来的编辑模块仍然保留，打开时候可以选择，你也可通过 工具--选项设置 来更改这些选择框是否显示和设置自动打开的模块。软件有什么问题可以给我QQ留言:394520913.毅

　　老规矩，提示：工具只是帮你更加快速计算，但是如果你不知道如何设置合理参数的话是软件帮不了忙的，一切以调试为准，计算只是做方向的指导。
