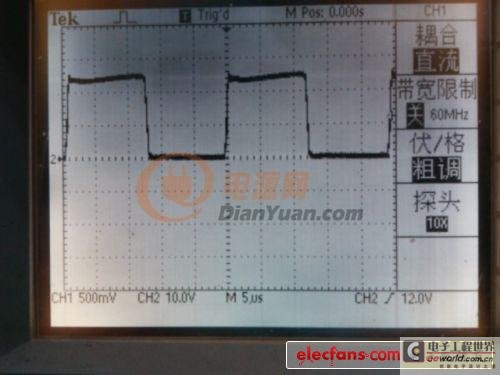

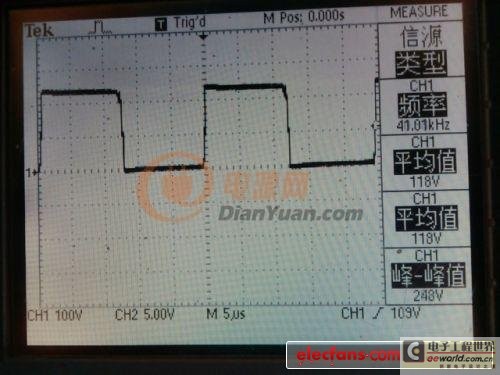

先请大家看两个波形：第一个是MOS管漏极的波形(带载500W),可以看出此时漏感引起的尖峰已经荡然无存(无任何的吸收或钳位)

　　

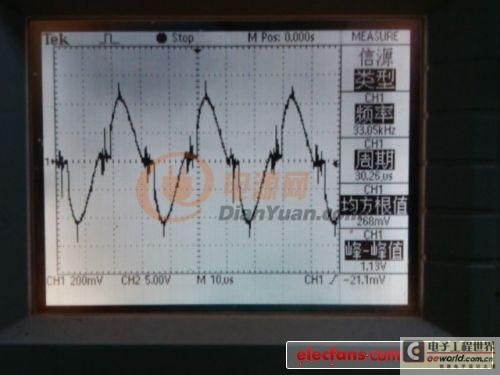

　　再看下变压器次级电流的波形:串联0.1R的电阻测得的，已经接近正弦波。

　　

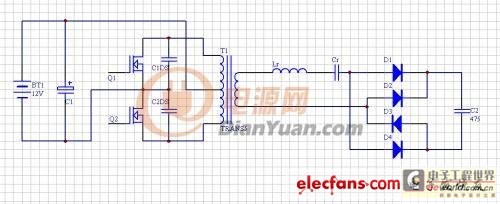

　　其实看到这个框图我想大家都懂了。

　　

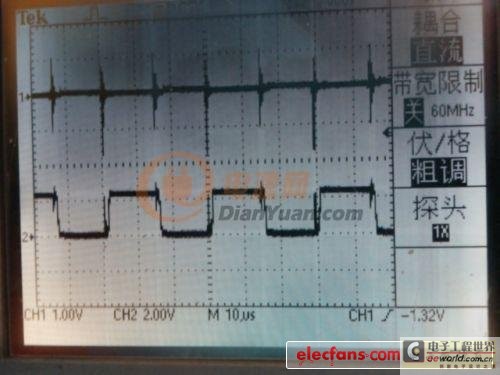

　　发一个双通道测的两个推挽管的D极的电压和电流的波形，电流波形是通过探测MOS管的源极管脚的压降测得的。

　　通过这个波形直观地介绍推挽软开关的实现原理:

　　

死区时只是C1D充电,C2DS放电，或者相反，确实未达到完全的0电压开通，但很接近了。我发个硬开关的对比图给大家看下。大家可以对比28贴的图：

　　

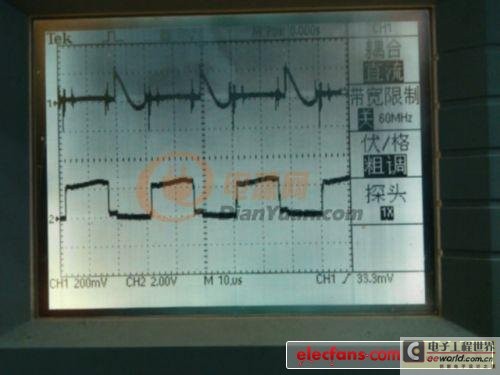

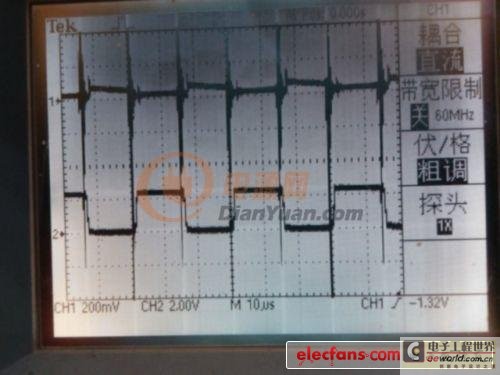

　　这个硬开关时的电流尖峰已经很可怕了，如果把上面这通道改为1V/格(不是200MV/格)，图为：

　　

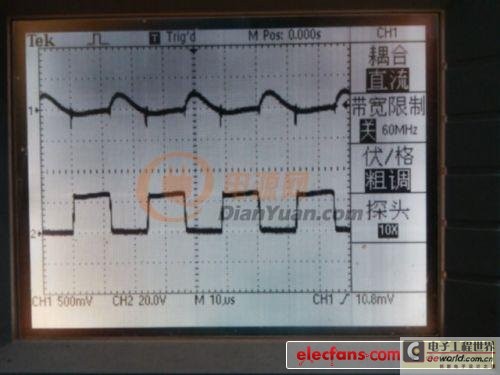

　　重新调了一下加大了Ds电容和变压器的漏感，波形似乎更像软开关了。

　　

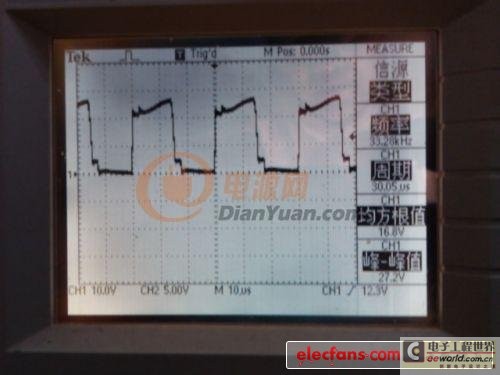

　　二极管两端的波形，居然没有任何的尖峰。

　　



　　重新调了一下死区。

　　



　　
