MAX5977A/MAX5977B 单通道、热插拔控制器 - 模拟电源 -

来源：网络用户发布，如有版权联系网管删除　2018-09-23　

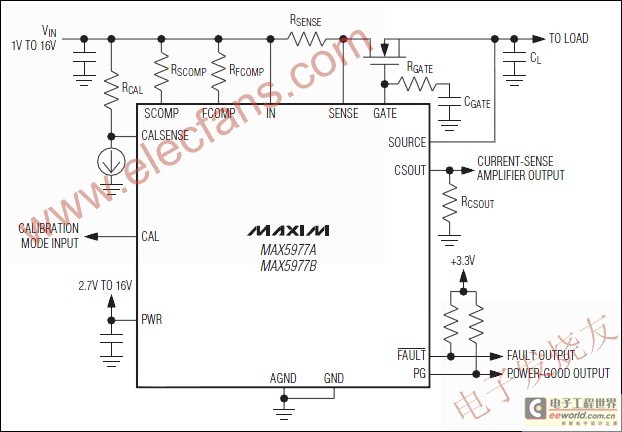

该MAX5977A/MAX5977B热插拔控制器提供一个1V至16V的单电源电压系统完整的保护。

　　在最初的插入，热交换控制器限制浪涌损坏板或背板短路电流。当输入电压高于欠压阈值及以下的过压阈值，一为5μA电流源来自内部5V的电荷泵供电是开了一个外部N沟道MOSFET的栅极提供一个缓慢的导通响应。内部电流检测放大器的IC监视一个外部分流电阻提供电流宽输入电压范围内感应电流的感觉。这些器件提供两种过电流断路器保护层次：一个快速关闭和更低的慢行门槛快速跳变阈值的延迟关闭。

　　超出过流断路器的阈值或将迫使进入故障模式设备如外部N沟道MOSFET被禁用。在MAX5977提供两种版本，它提供了锁定关闭(MAX5977A)或自动重试(MAX5977B)输出时，该设备在故障模式。

　　一个校准模式允许生产的最终设计测试集成跨导放大器进一步校准。这些器件均采用20引脚的4mm x 4mm，TQFN - EP封装，并完全范围为-40 ° C至+85 ° C的

　　关键特性

　　1%精度的电流检测放大器的输出

　　热插拔操作监视器从1V至16V

　　集成的电荷泵全面提升了

　　外部N沟道场效应管(VGATE = VIN的+5)

　　VariableSpeed /双层提供故障保护

　　电子电路断路器功能

　　输出锁存故障状态后关闭(MAX5977A)

　　故障后自动重试条件(MAX5977B)

　　电源良好指示器
