三端稳压器（78、79系列）管脚序号判断技巧 - 模拟电源 -

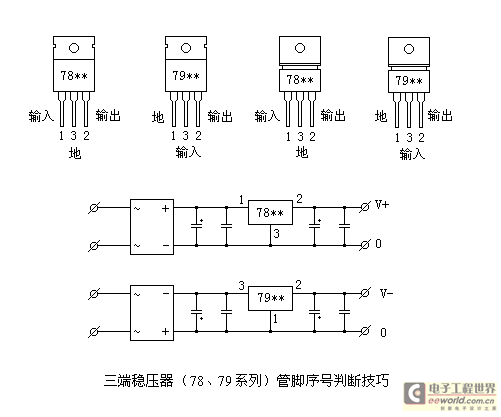

在78**、79**系列三端稳压器中最常应用的是TO-220和TO-202两种封装。这两种封装的图形以及引脚序号、引脚功能如附图所示。
    图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。这样标注便于记忆。引脚①为最高电位，③脚为最低电位，②脚居中。从图中可以看出，不论正压还是负压，②脚均为输出端。对于78**正压系列，输入是最高电位，自然是①脚，地端为最低电位，即③脚，如附图所示。对与79**负压系列，输入为最低电位，自然是③脚，而地端为最高电位，即①脚，如附图所示。
    此外，还应注意，散热片总是和最低电位的第③脚相连。这样在78**系列中，散热片和地相连接，而在79**系列中，散热片却和输入端相连接。
