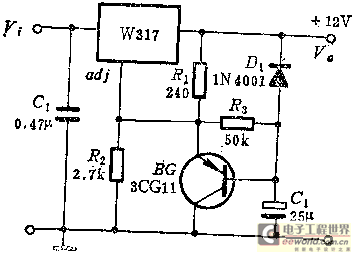

图所示为输出十12v的慢启动稳压电源电路，适用于电子管灯丝加热类负载，用作电视机稳压电源时可延长显象管灯丝的使用寿命。电路采用了一块集成稳压器一w317，因此电路简单、性能优良。
     如图所示，在集成稳压快w317的调整端(adj)接一只与BG管并联的电阻R2，BG管为PNP管。当稳压电路刚接通电源时，由于电容C1上的电压不能突变，所以BG管饱和导通，相当于将电阻R2短路，这时稳压电路的输出电压仅为1．5V左右。随着电容C2的逐渐充电，BG管也渐渐退出饱和区，Vce“逐渐加大，电阻R2上的电压也随之增加，稳压电路的输出电压也逐渐升高，直至C1充电完毕BG 管截止，稳压电路的输出电压才达到额定值
稳压电路输出电压升至额定值的速度，取决于R3 C1的大小。 二极管D1用于输出端短路时泄放电容cl上的电荷。
