用CD4069作负电源发生器 - 模拟电源 -

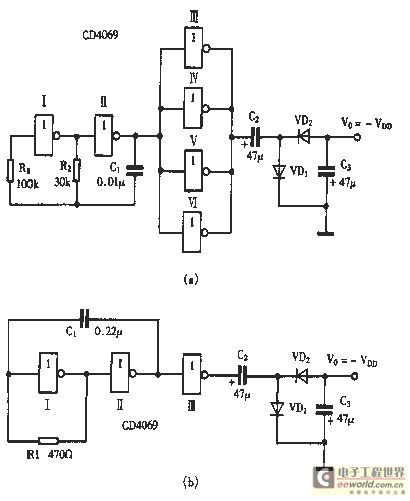

电子设备中常需要用一组功率不很大的负电源，如果另设计一组电源比较浪费，此时可用CD4069 反相器构成负电源发生器，以满足设备系统的需要。负电源发生器的电路见右图（a）所示，一块CD4069 中正好有6 个CMOS 反相器，在图中都得到了充分利用。反相器I 与II 组成振荡器，产生矩形波，反相器III-VI 并联，对振荡器输出波形整形，并联的目的是增加电路的驱动能力。C2、C3、VD1 与VD2 组成整流电路输出。当电源电压为VDD、负载电阻大于250R 时，输出电压Vo 为-VDD。若负载电阻较小时，输出负电压幅度将会下跌。右图（b）是简化的负电源发生器，它只用CD4069 中3个完好的反相器。另3 个反相器可以另作它用，不过此电路的负载能力较上述电路弱一些。当VDD 为5V 时，空载输出电压为-3V；当负载电阻力430R 时，输出电压为-2V；负载电阻为200R 时，输出电压为-1.5V；负载为l00R 时，输出仅为-1V。若要提高负电压的幅度，可以加大VDD 的值。上述两电路中的VD1、VD2 均可用1N60 等锗二极管。
