ATX电源参考设计电路图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-23　
进入嵌入式论坛与网友讨论>>

图1.ATX电源参考设计简化方框图

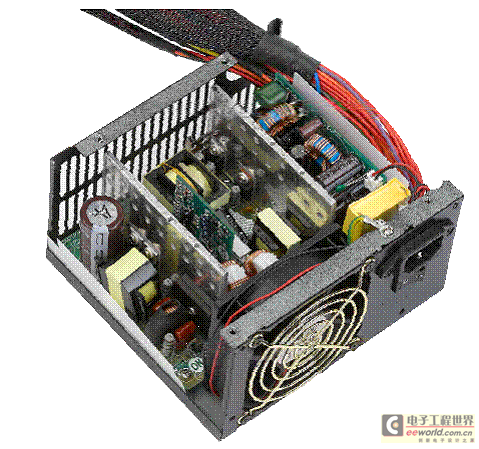

图2.255W ATX电源参考设计外形图

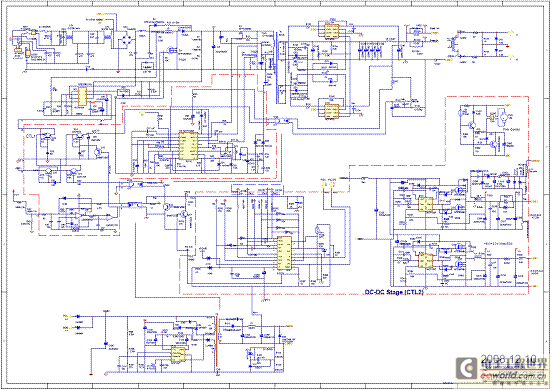

图3. ATX电源参考设计电路图



The bill of materials (BOM) for the design

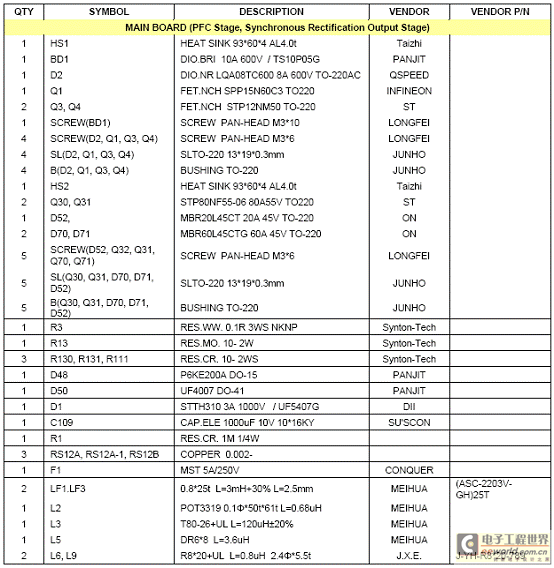

　　表2.主板(PFC级, 同步整流输出级)材料清单

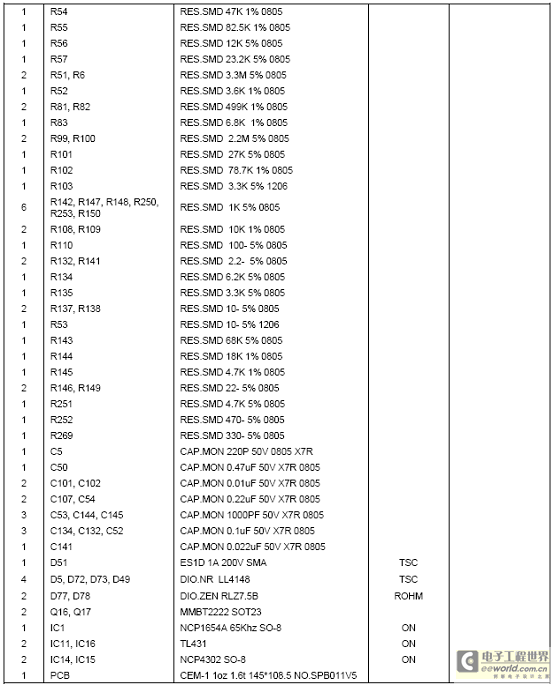

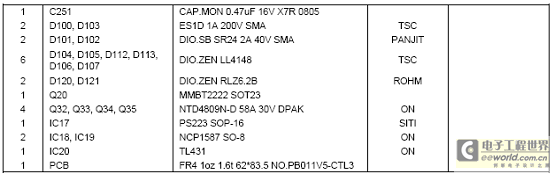

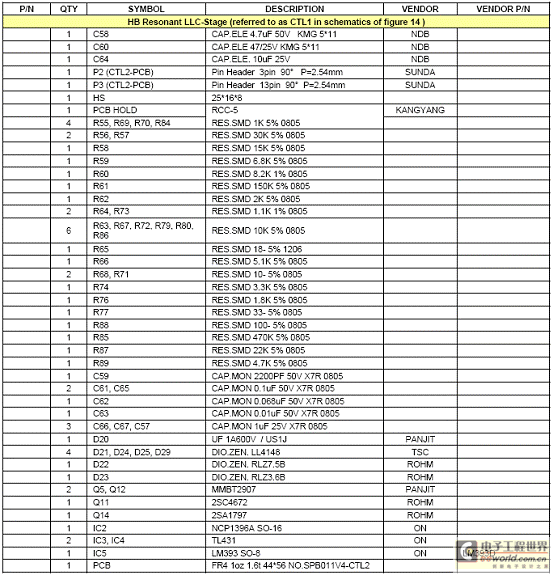

　　表3.DC-DC 转换器级和监视级材料清单




表4.HB 谐振LLC级材料清单

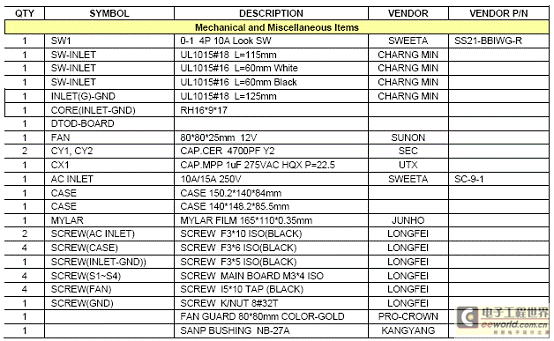

  表5.机械和其
