±200mA电流泵电路原理图 - 模拟电源 -

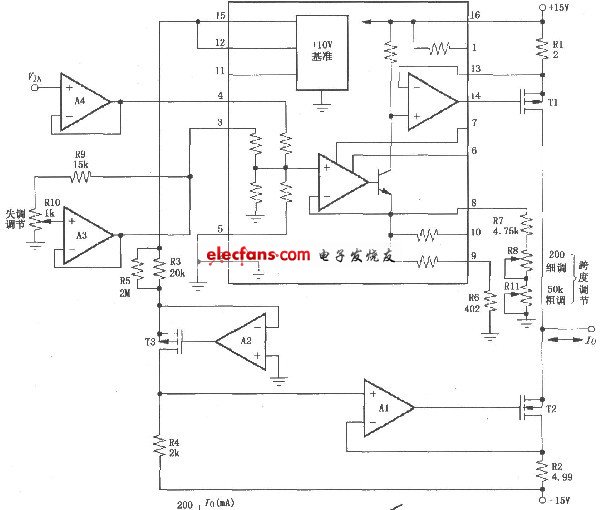

如图所示为±200mA电流泵电路。R1、R2为连接耗散功率0.32W的低温度系数电阻，R8、R10、R11为10圈精密电位器，R6、R7为低温度系数电阻。A1～A6为1／4
      LM324(电源为士15V)。T1为IR9513，T2为IR513，T3为IRFF9113(也可选相同功率的MOS管)。
