VMOS共源极组态的驱动及电路图 - 模拟电源 -

来源：网络用户发布，如有版权联系网管删除　2018-09-23　

进入嵌入式论坛与网友讨论>>

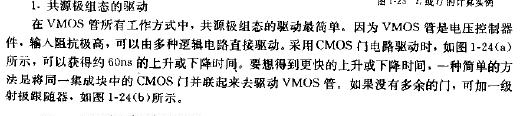

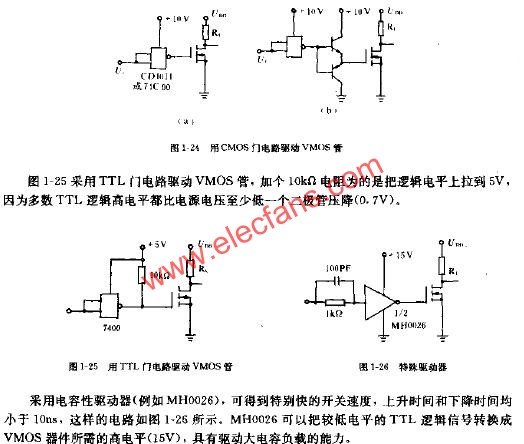

在VMOS管所有的工作方式中，共源极组态的驱动最简单。因为VMOS管是电压控制器件，输入阻抗极高，可以由多重逻辑电路直接驱动。
