胆机输出变压器制作图解 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-23

所以叫烂牛,是因为铁心是采用经挑选的二手旧铁心,全部材料成本撑死不足100元,设备也落后,一台不足30元的手动绕线机,绕制手法也比较原始与传统。但以价论声,性价比倒也不俗,效果不说出色,也过的去,可以满足一般普通受众的要求,故整理贴上,以期对初入胆坛而囊中羞涩同学有所帮助。

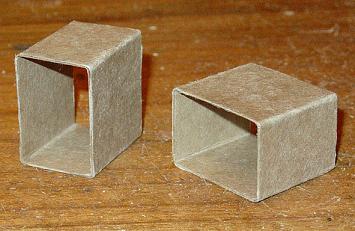

1、做线框,0.4mm弹性纸两层,见图1;



图1 做线框

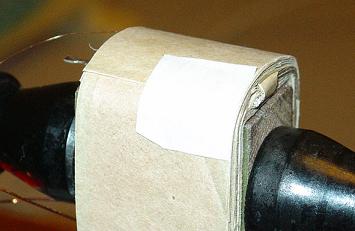

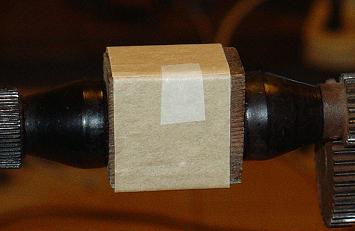

2、线框绝缘,缠绕0.08电缆纸和0.12黄腊绸各一层,用只胶带粘住,见图2;




图2 线框加绝缘纸

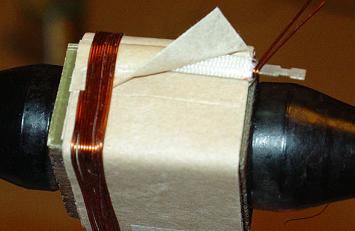

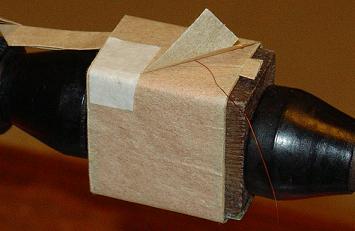

3、用0.08电缆纸包裹初级漆包线线头,出线端打折(防止绕开头几匝时拉出线头),用纸胶带粘住,见图3;




图3 引出线头

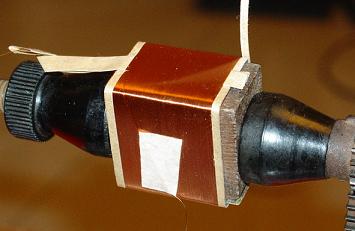

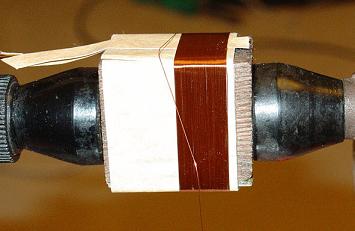

4、绕初级线圈第一段,等线圈压住线头和纸框绝缘层时,扯掉纸胶带,见图4;




图4 初级绕线

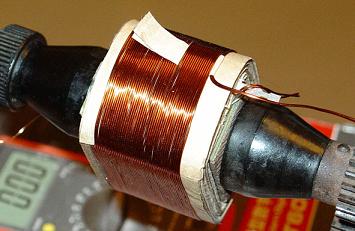

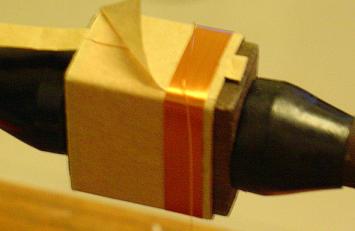

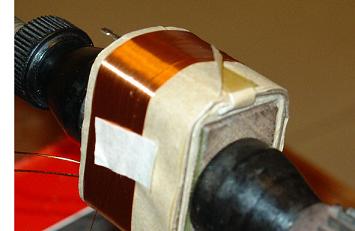

5、绕满一层后,用纸胶带粘住线尾,在线圈两端用牛皮封箱带裁成的窄胶带粘贴防塌护边,见图5;




图5 加防塌贴边

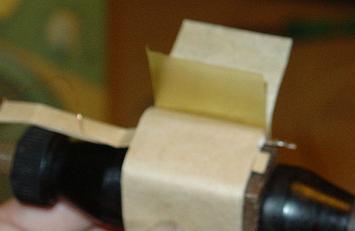

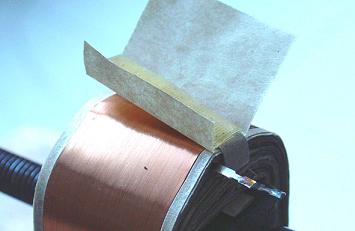

6、加层间绝缘0.05电话纸一层,加纸时,先在绝缘纸靠头位置剪一豁口,把漆包线通过豁口拉到上一层开始的一边,用纸胶带粘住绝缘层后,再在绝缘纸靠尾部的位置剪一豁口,引出漆包线绕下一层,这就是所谓的Z型绕法。参见图6、图7、图16—图18;




图6 加层间绝缘纸




图7 Z型绕法




图16 Z型绕法分解一




图17 Z型绕法分解二




图18 Z型绕法分解三

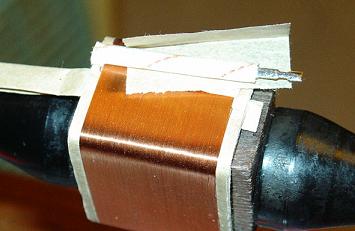

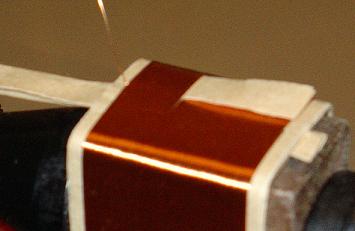

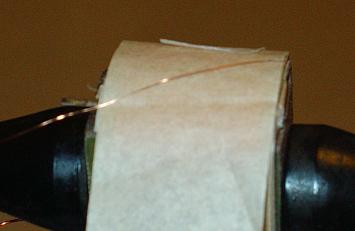

7、在绕完一段初级还有50匝左右的位置,压入6—8毫米宽对折的电缆纸条。待绕完后将线尾穿入纸条,把纸条拉紧进行收尾,见图8;



图8 初级第一段收尾

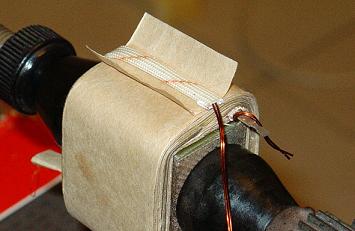

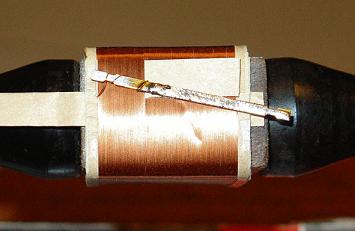

8、焊接出线焊片,套黄蜡套管,包裹0.08电缆纸绝缘,见图9—图10;




图9 引出焊片




图10 焊片套黄腊管垫绝缘纸

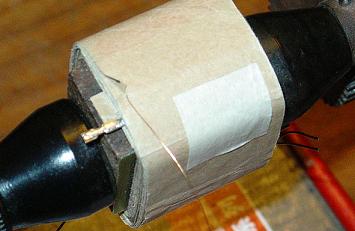

9、组间绝缘,缠绕0.08电缆纸2层,0.12黄蜡绸1层,黄蜡稠夹在电缆只中间,见图11;




图11 组间加绝缘纸
10、绕次级第一段,用黄蜡套管套住线头和焊片,并包裹电缆纸后再绕,见图12;




图12 绕次级第一段
11、次级线圈第一段收尾,并用合适宽度和厚度的弹性纸垫平线圈的两段,见图13;




图13 次级第一段收尾
12、组间绝缘,同步骤9;
13、焊接初级上一段,再绕下一段,焊接处2层0.08电缆纸,1层0.12黄蜡绸包裹,黄蜡绸夹在电缆纸中间,见图14;




图14 连接初级,绕初级第二段

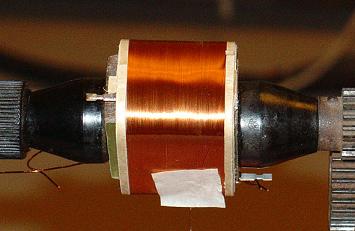

14、每层绕完后均需要贴防塌护边,图15为线圈与防塌护边的效果图;




图15 绕组及防塌纸边
15、绕完初级第二段后,进行组间绝缘,方法同步骤9;

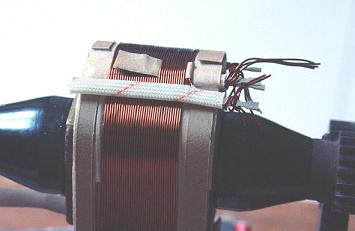

16、连接上一段次级绕组,绕下一段次级线圈,见图19、20;




图19次级一二段连接




图20 次级连接处加黄腊套管垫绝缘纸
17、次级收尾,套管,焊引出焊片,垫平线圈两端,见图21;




图21 次级收尾加套管,贴弹性纸垫平
18、组间绝缘;

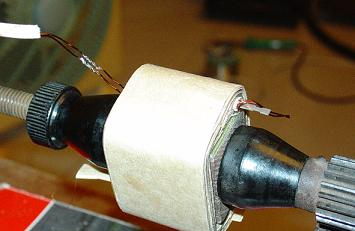

19、初接连接,绕最后一段初级线圈,绕好收尾连接,见图22;




图22 最后一段初级绕组连接加绝缘纸

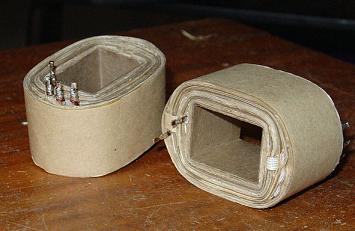

20、组外绝缘,缠绕0.08电缆纸2层半(半层指纸带接头按排在铁芯窗口内),1层0.12黄蜡稠,线包完成,见图23。




图23 加组外绝缘,焊接出线,线包完成

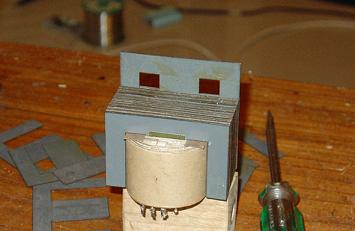

21、加挡片(线包挡片用0.4弹性纸做,铁心用0.35玻璃纤维板做),插E字片,见图24;




图24 加一字挡片插E字铁心
22、插好E片后,安装铁心包角夹铁,放置线包挡片,见图25;




图25 Z字铁心装入包角夹铁,放置一字挡片

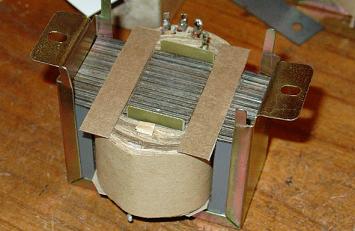

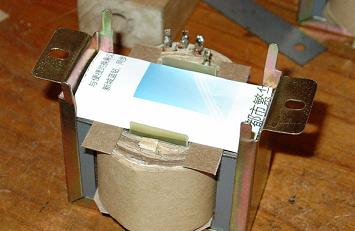

23、放置适当厚度的铜版纸为气隙的宽度,见图26;




图26 放置适当厚度的铜板纸为气隙的宽度
24、插I字片,见图27;




图27 插I字片

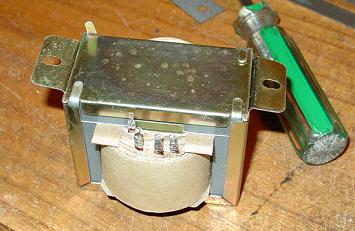

25、敲紧I片,上包角压铁的底板,见图28。




图28 安装包角夹铁底板

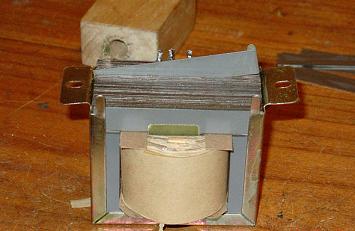

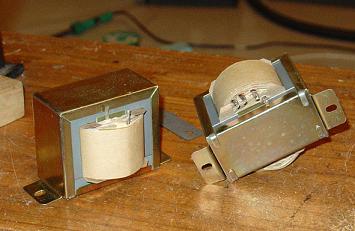

上好底板,输出牛接初步完成了。图29是效果图,然后进行初测,烘干,浸漆..........




图29牛牛基本做成,然后.......
