MAX1678构成的适用于寻呼机的高效率单电池升压电源

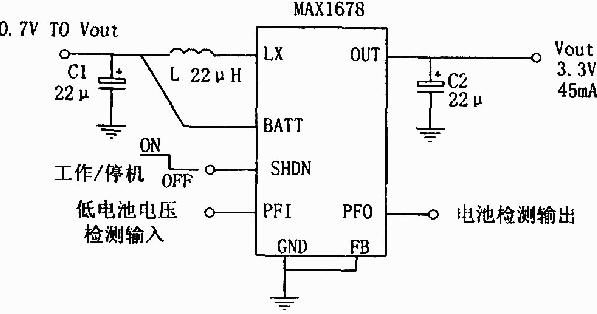

如图所示为适用于寻呼机的高效率单电池升压电源。它是由MAX1678和3只外围元件构成。MAX1678是一种专为l至2节电池供电的低功耗应用而设计的。它采用超小型8引脚,μMAX封装。不需外接MOSFET和肖特基二极管，降低了系统的成本和体积成本。芯片内部具有电池欠压检测电路、噪声抑制电路。MAX1678采用专有的恒峰电流控制原理，使其不仅保持了传统PWM转换器的低静态电流，而且具有高满负载效率及低输出电压纹波。用它组成的升压转换电源，可工作于0.7V的输入电压，输出电压预设在3.3V。其特点是：效率在90％以上；输入电压为0.85V即可启动；45mA的输出电流(1.2V升到3.3V)；静态电流37μA，停机电流2μA；体积小、外部元件少、结构简单。
