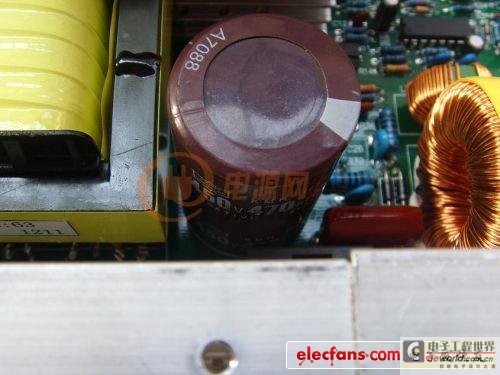

下图是我采用的一个大电解，450V/470uF电容，这个电容也可以采用450V/330uF电容.

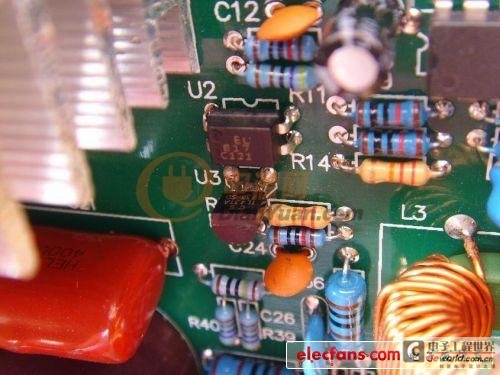

下图为高压隔离采样电路的，经典的电路照样是PC817+TL431，也许有人问，高压电压一般非常高，超过TL431的36V耐压了，是怎么弄的，这个电路实际上是用一个单独的电源给PC817和TL431供电解决的，由于我后极全部是从15V电压过来的，所以这个供电直接从7815稳压器供电过来。这样也方便PCB布线。
下图就是LM324做的保护电路，这个地方给我造成了非常大的麻烦，因为我用了这个国产的LM324芯片，这个芯片可能本身有许多问题，比如电源抑制比很差，输入失调非常大，等等问题，害我电路参数又重新计算了一遍才弄好，由于它不是轨至轨的运放，所以外围电阻要设置的非常小心，我电路参数上就可以看出来，不是普通的按照常规计算的参数。我是用它来做比较器用的，完成4个功能，输入欠压保护，输入过压保护，输出过流保护和温控风扇，分别对应内部4个运放。

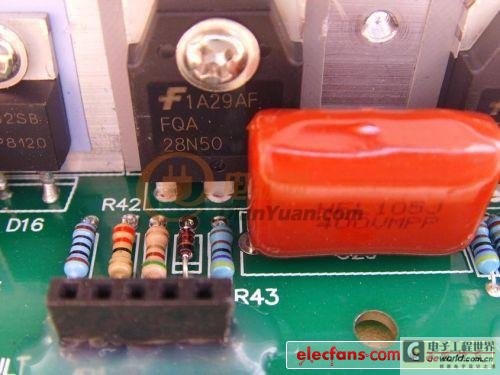

下图就是担任H桥逆变部分的MOSFET,我采用的是FQA28N50管子，这个管子非常好用，我很喜欢。由于H桥可以看做为2个半桥组合而成，所以我在每个半桥上都并联了一个400V/105的CBB电容，这个非常重要，可以免除你以后许多后顾之忧。

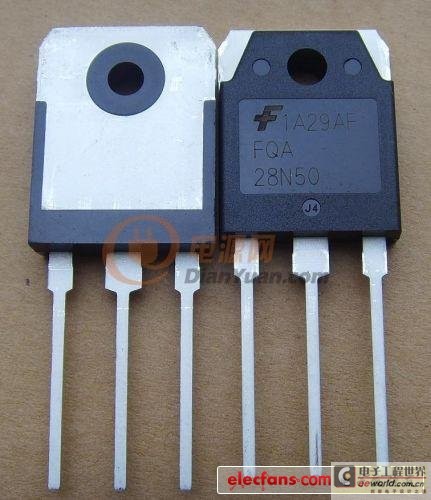

附上正品FQA28N50照片：

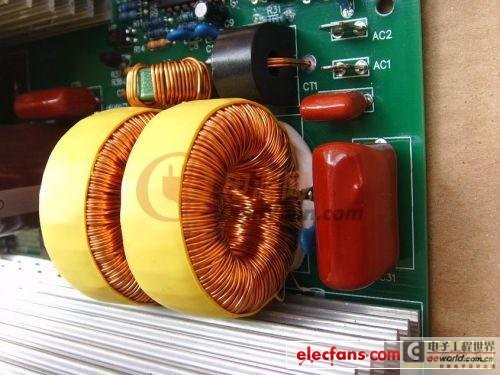

边上那个小的是共模电感，体积相对比较小，这个规格是3MH的,用了1.0的线绕的，大家如果找不到合适的厂家，那么就用外径为18mm左右，高度为8mm的高u磁性，这种磁性通常是绿色的环，如图所示，每边绕10多圈即可，若果实在找不到，就直接用线连起来也可以的。

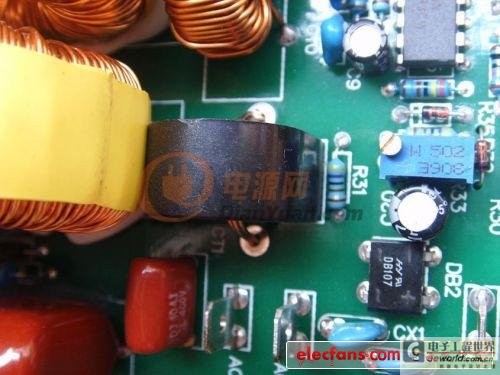

下图的是互感器的近照，这个电流传感器体积很小，我是用来做过流保护的，他也称之为过载保护检测的一个东西。
边上那个502电位器就是5K电阻的.用来调整电流保护阀值。也就能调整输出功率的一个元件。它并是一个非常可靠的元件，所以我在PCB上预留了固定电阻的接口，大家可以查验主板PCB文件就能看到了，一般情况下，我们将它换成一个固定电阻，这样电流保护阀值就固定了，也不会由于电位器失效而造成电流保护失效了。

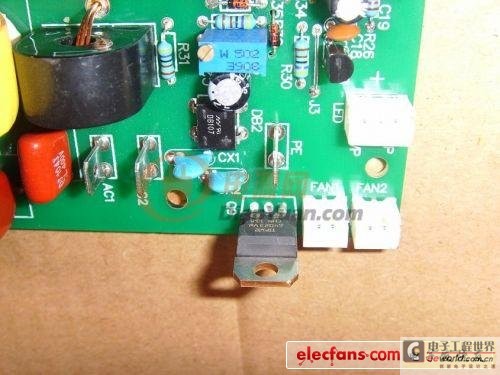

下图有个PE的端子插片，这个就是用来接机器的外壳并且直接到地的，按照一些其他相关标准，比如家电上的安全规定，这种方式并不可靠，这是需要直接焊接到PCB才可靠的方式，我没有采用，而是用这个简单的方式来做的，方便生产。
LED接口是用来做过压、欠压指示的，只要对应装上一个共阳的红绿双色LED就可以既可以做到保护，又可以指示的目的，如果这个接口什么都不接，那么过、欠压将会失效，也就是说这2个保护取消了。
FAN接口是用来接风扇的，边上的那个TIP122就是控制风扇的开关，2个插孔都是一样，可以接2个风扇，风扇的供电电压是输入电压范围，左负右正的定义。
