MAX4936 - MAX4939是八进制，高电压，发射/接收的开 - 模拟电源

来源：网络用户发布，如有版权联系网管删除　2018-09-23　

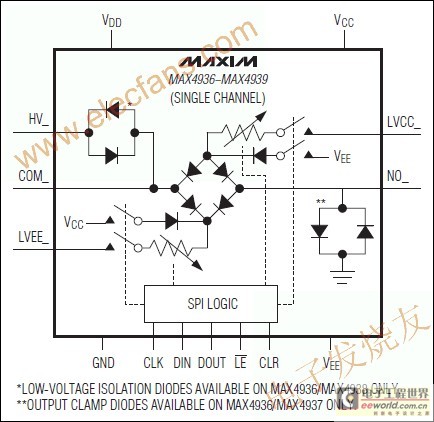

MAX4936 - MAX4939是八进制，高电压，发射/接收的开关。是基于一个二极管桥拓扑结构，以及目前在二极管桥金额可通过SPI接口编程。所有器件具有闭锁清除输入异步关闭所有/右开关T和进入低功耗关断模式下器件。该MAX4936/MAX4938包括T / R开关和草剪二极管，同时执行发送和接收操作。该MAX4937/MAX4939仅包含了T / R开关并执行接收操作而已。

　　传输路径的MAX4936/MAX4938是在高电压传输低阻抗和高阻抗，在低电压的接收，提供隔离之间的发送和接收电路。高电压传输路径是高带宽，低失真和低抖动。

　　所有设备接收路径是在低电压和高阻抗接收低阻抗在高电压传输，提供保护的接收电路。低电压接收路径是高带宽，低噪音，低失真和低抖动。每个T / R开关，可单独编程或关闭，使这些设备被用来作为接收通道多路复用器也。

　　钳位二极管的MAX4936/MAX4937的功能，以保护因泄漏电流通过T /流在传输过程中开关接收器输入的电压尖峰。该MAX4938/MAX4939没有钳位二极管，依靠夹紧在接收机前端集成二极管。

　　所有设备都在一个小，56引脚，5 × 11毫米的TQFN封装，规定工作在商用0 ° C至70 ° C温度范围

　　关键特性

　　低功耗：低阻抗(5Ω)偏置电流只与一点五毫安

　　低噪声<0.5nV /√Hz的(典型值)与一点五毫安偏置电流只

　　宽的- 3dB带宽65MHz(典型值)

　　易于编程，SPI接口

　　高密度(每包8个频道)

　　草剪二极管低电压隔离(MAX4936/MAX4938)

　　接收机保护(MAX4936/MAX4937)输出钳位二极管
