功能演示版本已经完成。0~36V连续可调 步进0.1V 误差 -0.03V 0~12A恒流可调 步进0.1A 误差 -0.1A (演示版本是10位精度的)。

  现在10位、12位精度的控制系统已经完成!可以用来改装现有大、小功率模拟开关电源,可轻松实现灵活的数字通信、人机界面和可编程控制。





  下图是刚完成的12位精度控制系统

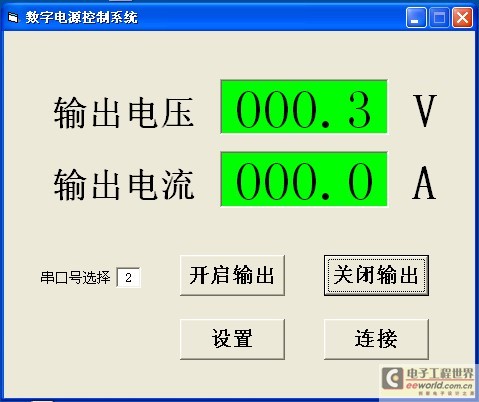

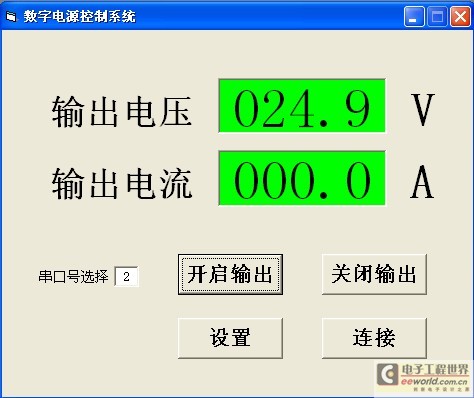

  电脑控制端界面





  开启输出控

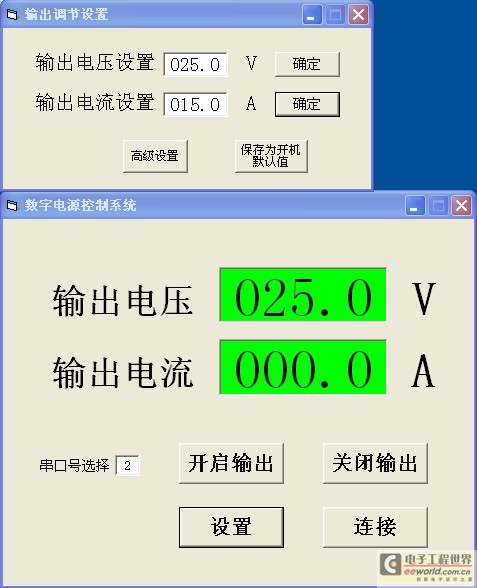

  电压、电流设置端界面



  关闭控制后的界面



这是一张缩略图,点击可放大。按住CTRL,滚动鼠标滚轮可自由缩放





这是一张缩略图,点击可放大。按住CTRL,滚动鼠标滚轮可自由缩放

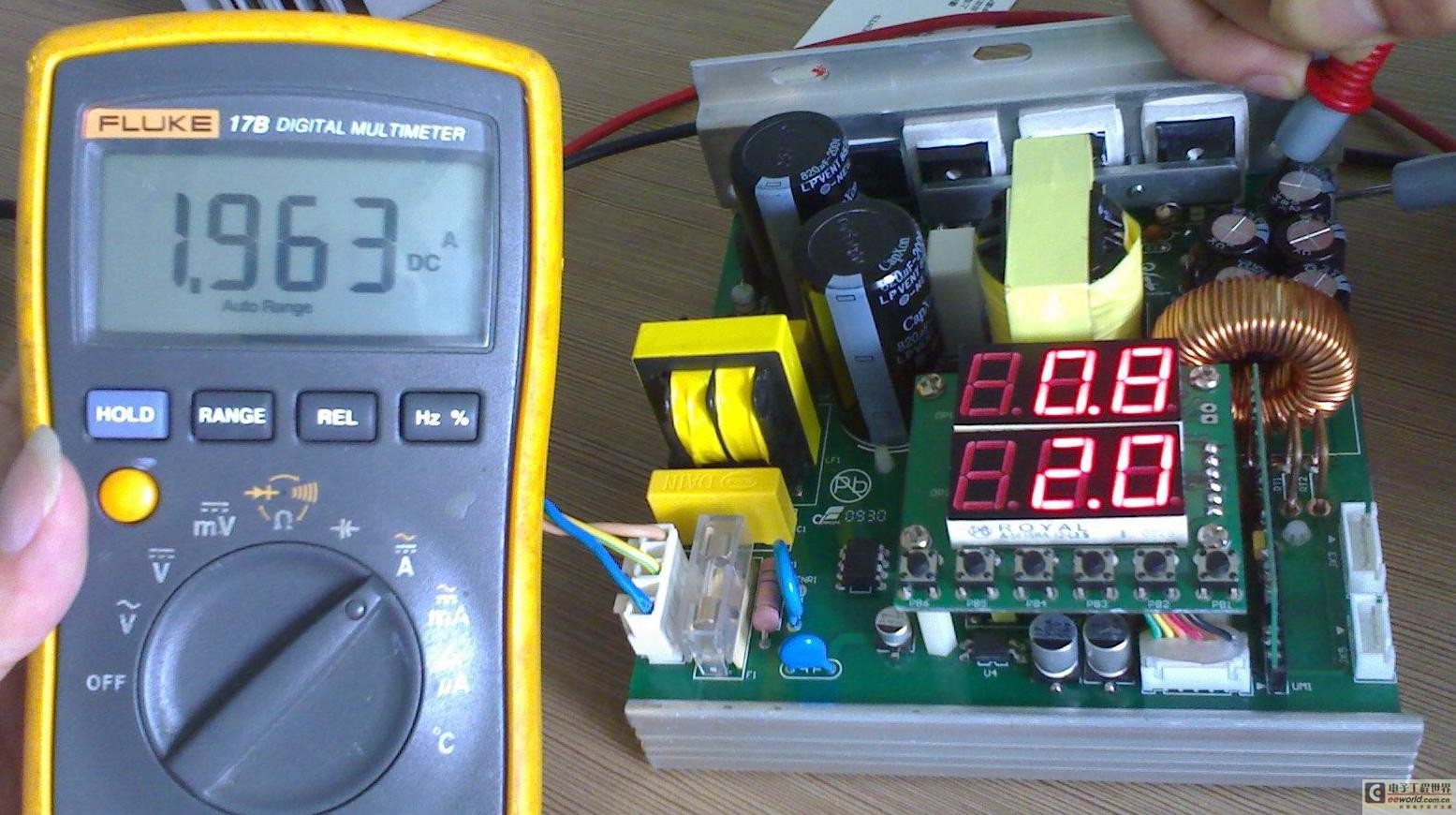

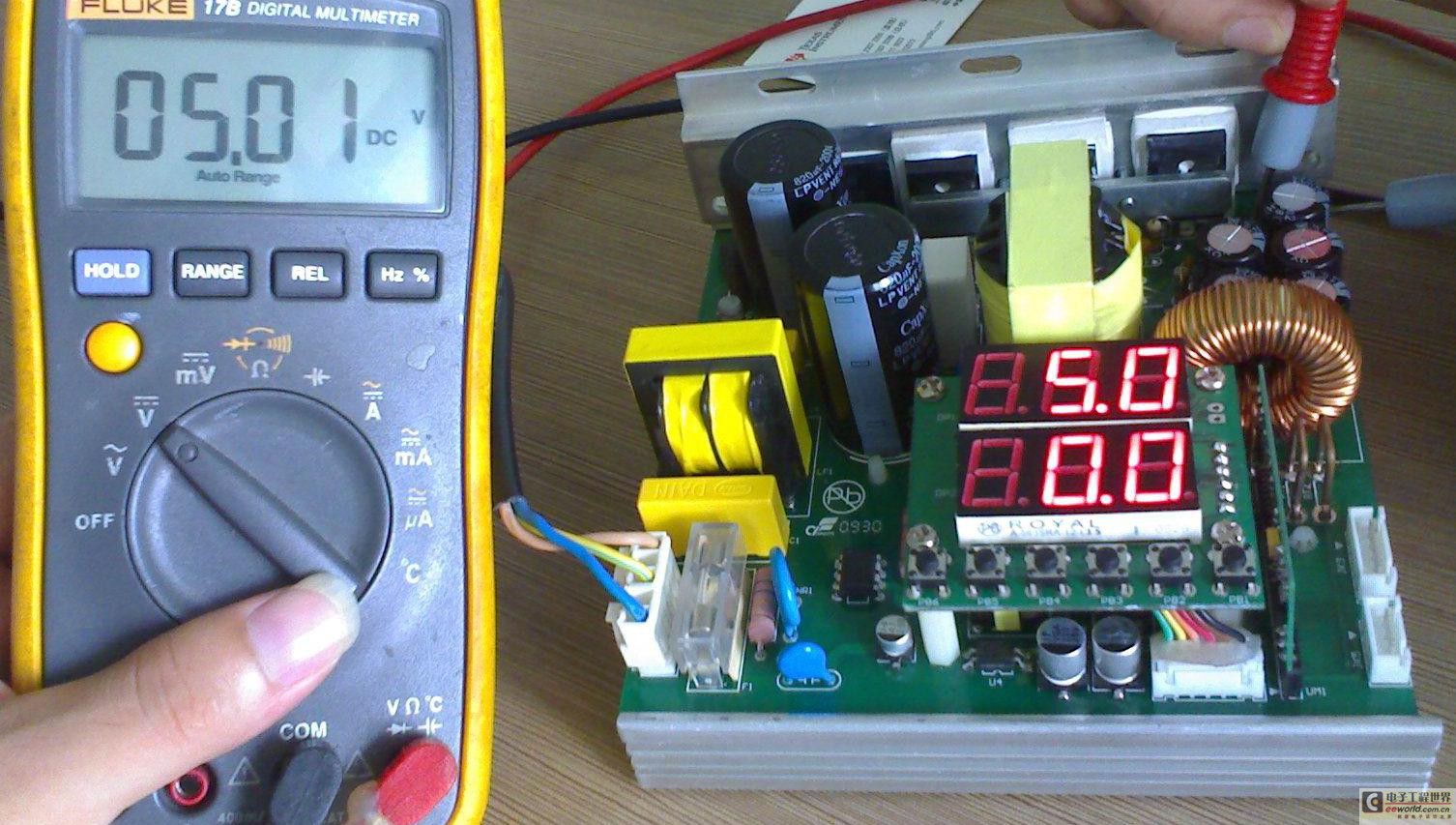

  恒流和恒压模式下的实际测量

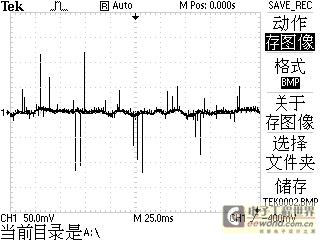

  最近做的纹波测试恒压模式下33.1V空载条件下的纹波测量结果20mv档









  50mv档

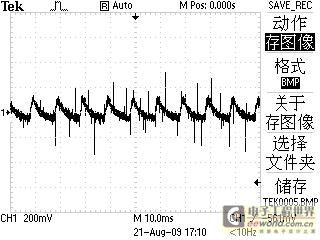

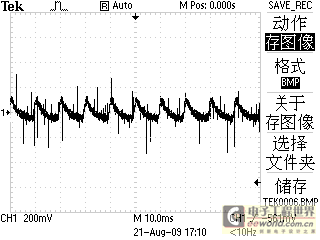

恒压模式下33.1V输出11A电流条件下纹波测量结果

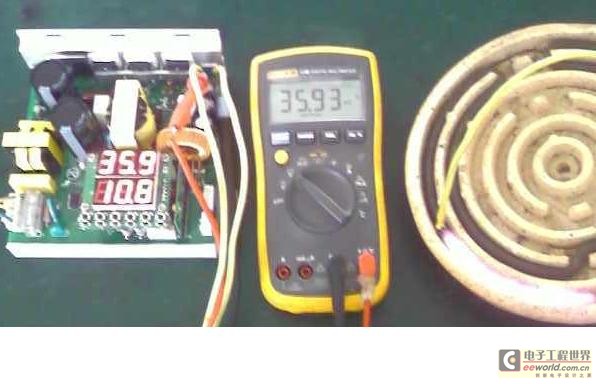

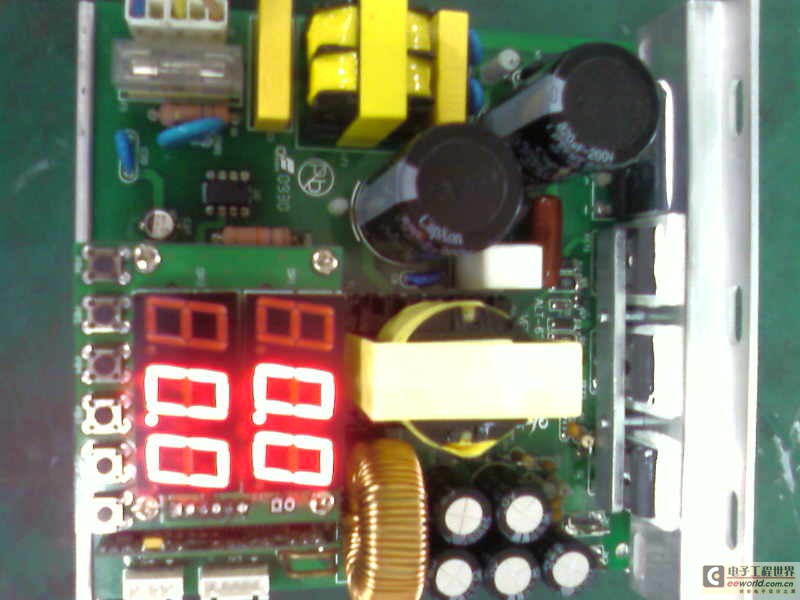

  带载测试的图片

  设定输出电压35.9V

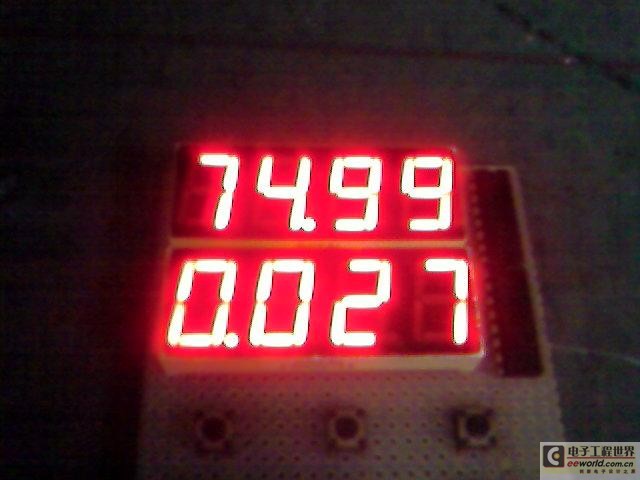

  LED显示的是实时的电压和电流值



这是一张缩略图,点击可放大。按住CTRL,滚动鼠标滚轮可自由缩放

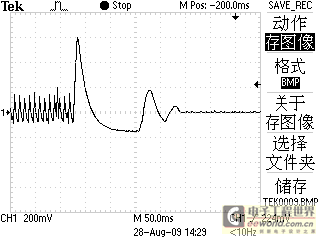

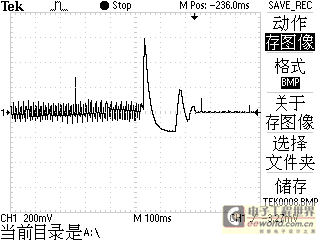

  恒压36V输出时的响应测试结果空载倒满载的测试波形

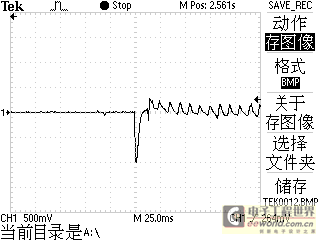

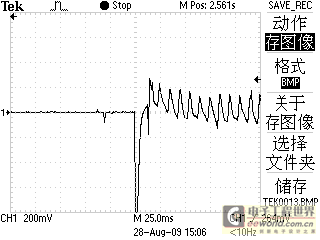

  满载到空载的测试波形
