反激开关电源输出电容计算 - 模拟电源 -

1、 设定开关工作频率：f=60kHz，输出电流Io=1A；根据变压器，输入、输出电压求实际最大占空比Dmax=0.457；

2、 计算Toff、Ton：

Toff=1/f*(1-Dmax)=9.05   Ton=1/f*Dmax=7.62

3、 计算输出峰值电流：

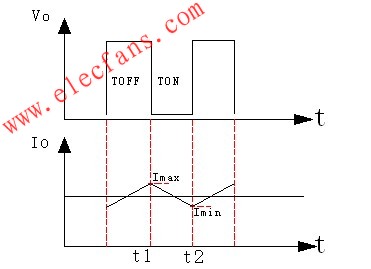

4、 根据反激式输出波形，来计算输出电容量：

由上图波形可知：Io减少、Uo也减小，即输出电解电容主要维持t1到t2时间段电压。设输出纹波为120mV则：



5、 纹波电流，一般取输出电流的5%～20%，即Inppl=20%*1=0.2A实际每个电解电容的纹波电流为0.2A，故满足设计要求。

6、  实际最大值

7、  经验公式

注：ESR值需要根据实际纹波电流大小而定，实际使用值比计算值应小得多；大概是最大值的20%左右或更小。
