如何设置MAX9259EVKIT和MAX9260EVKIT电路板的电源跳线 - 模拟电

本应用笔记介绍如何设置MAX9259EVKIT和MAX9260EVKIT电路板的电源跳线，讨论了五种最常见的跳线配置。合理配置跳线，有助于在USB或外部电源供电时用户避免损坏MAX9259/MAX9260串行器/解串器(SerDes)芯片组和评估板。

　　MAX9259/MAX9260串行器/解串器(SerDes)芯片组支持吉比特多媒体串行链路(GMSL)技术，为了充分利用该技术的功能优势，MAX9259EVKIT/MAX9260EVKIT评估板配备了多种跳线设置。

　　通常情况下，跳线设置将直接影响芯片组的功能。如果跳线配置不合理，还会损坏MAX9259EVKIT和MAX9260EVKIT。例如，如果将MAX9259EVKIT JU9的2-3短路，同时又在JU10安装短路器，通过USB连接器供电时将会烧毁电感L101。为了避免这种破坏，MAX9259EVKIT/MAX9260EVKIT上电之前请务必确认跳线设置。

　　表1介绍了MAX9259EVKIT JU9-JU10和MAX9260EVKIT JU10-JU11的五种常见配置。表中列出了不同供电方式下的设置，设计人员可以依据表格进行合理配置。

　　表1. 五种最常见的跳线配置

　　MAX9259EVKIT原理图的电源部分如图1所示，图2给出了MAX9260的电源部分。

　　

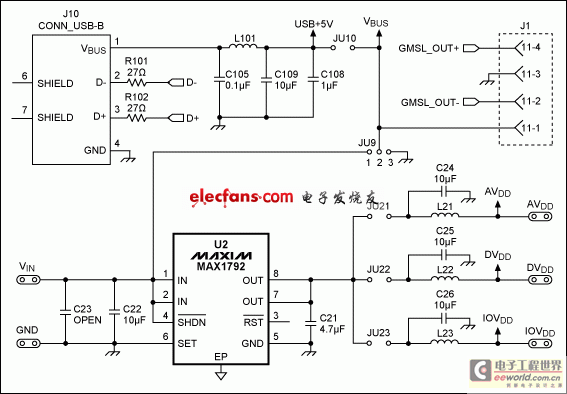

　　图1. MAX9259EVKIT原理图的电源部分

　　

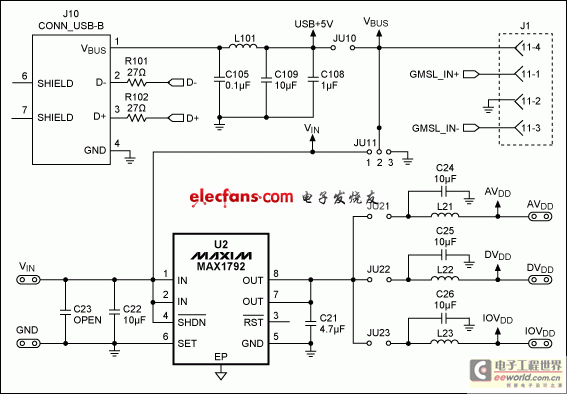

　　图2. MAX9260EVKIT原理图的电源部分

　　微控制器对S/PDIF至IS转换器等音频外设进行初始化，评估板的数/模转换器(DAC)由USB+5V供电。评估MAX9259/MAX9260和音频IS功能时需要特别注意，按照表1的第3或第5项进行配置。USB+5V供电时，需要一个外部5V电源为微控制器供电。
