MAX8686电流模式同步整流PWM降压调节器 - 模拟电源 -

MAX8686电流模式同步整流PWM降压调节器内置MOSFET，工作电压范围：4.5V至20V，可产生0.7V至5.5V可调输出电压，每相可提供高达25A的电流。

　　MAX8686采用峰值电流检测模式，开关频率调节范围为300kHz至1MHz。可调限流门限允许针对具体应用的负载电流进行优化。可通过外部检流电阻限制电感电流或利用电感进行无损电流检测。折返式限流和打嗝式限流可降低过载或短路情况下的功耗，故障排除后可自动恢复工作。

　　MAX8686即使在输出存在预偏置电压时也能够实现单调启动。此外，还提供可调节的软启动，实现受控开启过程。MAX8686内置精度为1%的基准，所提供基准输入用于支持更高精度的外部基准，实现电压追踪设计(如DDR存储器供电)。

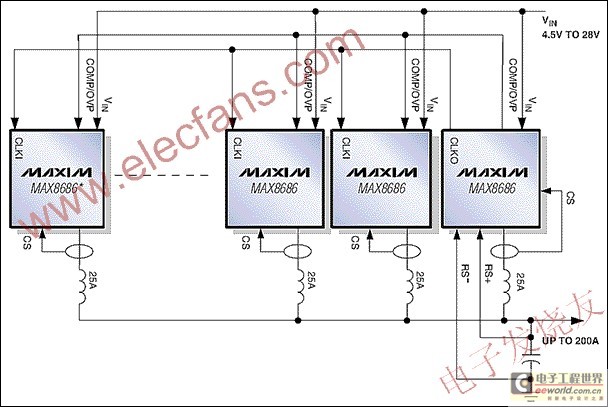

　　MAX8686可以将8路输出并联使用，实现真正的多相模式，以提供高达200A的输出电流。此工作模式下，满载时器件各相的电流均衡度达到10%。轻载时，MAX8686支持可编程换相操作，提高系统效率。

　　MAX8686的其它功能包括使能输入和用于电源排序的电源就绪(POK)指示。MAX8686还具有过压闭锁保护，可在输出电压大于额定电压的120%时开启低边MOSFET。MAX8686提供增强散热的40引脚、6mm x 6mm TQFN封装。

　　关键特性

　　工作电压范围4.5V至20V

　　基准电压在整个温度范围内的精度为1%

　　基准输入(REFIN)用于输出跟踪或系统基准电压

　　开关频率300kHz至1MHz可调

　　内置MOSFET，单相/多相工作模式可提供高达25A/200A电流

　　可调节限流

　　输出电压单调启动(预偏置)

　　输出可源出、吸入电流

　　可调节软启动

　　热过载保护

　　输出过压保护

　　增强散热的40引脚、6mm x 6mm TQFN封装(4W)
