闪烁彩灯往往能够增加节日的气氛，试设计一个彩灯控制电路，要求彩灯能有规律地进行闪烁．并且闪烁频率可调。

(一)整体电路的构建

根据设计要求和电路组成的一般原则，闪烁灯电路大致应由脉冲形成电路、驱动放大电路和负载(小灯泡)三部分组成，如图lO一2—7所示。其中，脉冲形成电

路的作用是产生周期性脉冲，控制小灯泡按一定周期发亮，出现闪烁；驱动电路的作用是把微弱的脉冲信号进行放大，以便驱动小灯泡闪烁发亮。

(二)单元电路的设计

1．脉冲形成电路的设计

脉冲产生电路一般是利用电容的充放电来实现的，可供选择电路较多．比较常用的有集成运放组成的脉冲产生电路和555组成的多谐振荡电路等，对振荡周期要求较高时．还可选用晶体振荡器，另外用CMOS门电路也可以组成脉冲振荡电路。考虑到实际对脉冲周期精度要求并不高，因此，闪烁灯电路选用比较简单的

CMOS门电路组成脉冲形成电路。

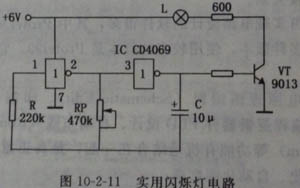

CD4069是一个CMOS六非门集成电路，采用双列式l4引脚塑料封装，如图10-2-8所示。利用CD4069其中的两个非门就可以组成脉冲产生电路，如图l0-2-9所示．CD4069的两个非门组成一个简单的多谐振荡器，电阻R起限制CMOS电路输入电流的作用。振荡器的频率主要取决于Rp和C的数值大小，即f=1/T=1/2RpC,调整Rp可以改变振荡频率。如当RP=l00kΩ,C=10uF时．可得到频率为0.5Hz的振荡脉冲。
