基于TI TPS6206x 的3MHz 高效2A DC电源转 - 模拟电源 -

图1。TPS6206x方框图

TPS6206x 典型应用电路

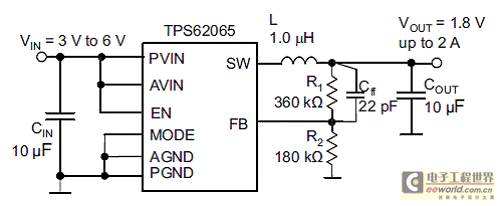

图2。TPS62065 1.8V 可调输出电压电路图

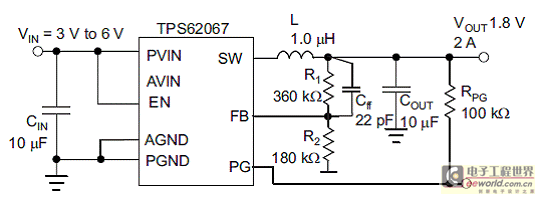

图3。TPS62067 1.8V 可调输出电压电路图

评估板TPS62065-67EVM-347

The TPS62065-67EVM-347 is a fully assembled and tested pair of PCBs for evaluating the TPS62065 and TPS62067 2-A step-down converters. The EVM comes configured with both a TPS62065 IC and a TPS62067 IC; there are two PCBs, one for each respective step-down converter IC.

评估板TPS62065-67EVM-347主要特性：

Input voltage range: 3.0 V to 6.0 V

Adjustable output voltage: 0.8 V to VIN

Up to 2.0-A output current

3-MHz switching frequency

Power Good output (TPS62067EVM only)

Clock dithering

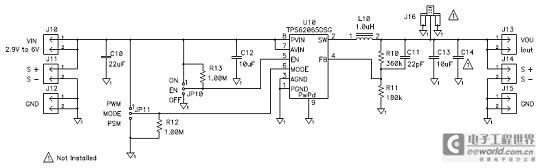

图4。TPS62065EVM电路图

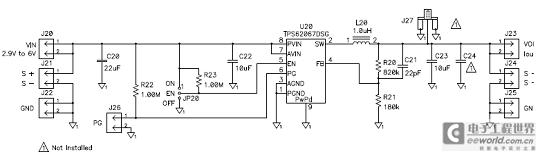

图5。TPS62067EVM电路图

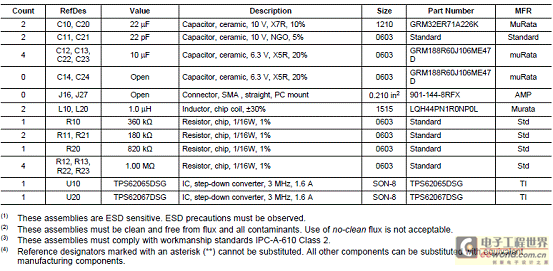

TPS62065/67EVM材料清单（BOM）：
