反抽激励DCDC变换电路图 - 模拟电源 -

来源：网络用户发布，如有版权联系网管删除　2018-09-23　

进入嵌入式论坛与网友讨论>>

反向激励电路的特点
1、具有变压器隔离
2、变压器先电感储能，然后传递储存能量
3、BUCK-BOOST电路的变形

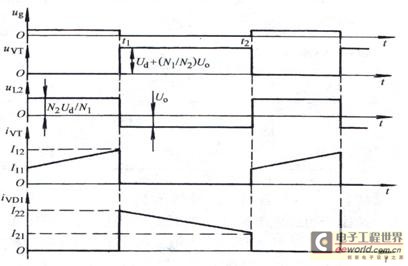

反抽激励DCDC变换电路各点波形
