该电路能使两节镍镉电池，当充电至3V或放电至1?34V时，自动断开充电或放电回路，有效地防止过充电或过放电。

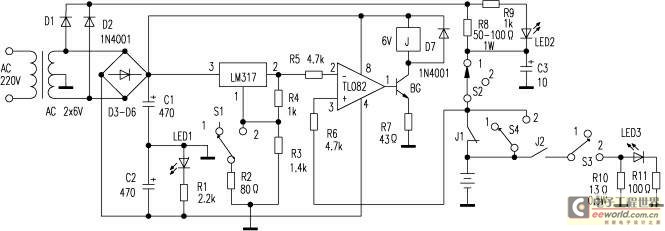

　　电路见附图。D1、D2整流后的电压供给电池充电，D3～D6整流后的电压供给比较、控制电路。TL082构成比较电路，其2脚由LM317输出提供一个恒定电压作为参考基准，3脚电压来自电池。2、3脚的电压比较后由1脚输出控制BG的开和关，再通过继电器来控制充电或放电回路。
　　1?充电过程：将开关S置于“1”的位置，电池置于电池夹中，接通电源，此时TL082的2脚电压为3V，而3脚电压小于3V，1脚输出负电压，BG截止，J无电流流过，常闭接点J1闭合，电源通过R8、S2、J1对电池充电。当电池电压上升到大于3V后，TL082的1脚输出电压为正，使BG导通，J得电后使J1断开，充电完毕。此时TL082的3脚由R8和S2提供一个更高的电压维持J的导通，直至断开电源为止。LED2作充电指示用。
　　2?放电过程：当电池充电三四次后，要进行一次放电，以消除记忆效应。放电前，先将开关S置于“2”的位置，再放入电池，接通电源。由于此时LM317的输出电压设定为1?3V，电池电压高于此值，TL082比较后，输出一个正电压使BG导通，J得电后常开触点J2闭合(同时J1断开)，电池经J2、S3、R10放电，同时点亮LED3。当电池电压下降到近于1?3V时，TL082输出电压翻转为负，BG截止使J2断开，放电结束，LED3熄灭。
　　放完电后，将开关S置于“1”的位置就可以接着充电。
　　开关S选用具有四组接点的波段开关，R2、R3最好不用可调电阻，以免接触不良影响恒压源的电压。电容C3不可不接，否则充电完毕后继电器会出现“抖动”现象。
　　使用时要注意操作顺序，放入电池，并将开关S置于相应位置后，再接通电源，否则将误判为充电完毕而出现不充电的现象。　　?湖北　罗运忠　
　　实验点评：
　　该装置成本较低，简单易做，经实际测试后，认为它能完成其电池的自动充、放电的功能。但是，此装置还有一个小小的缺陷，那就是LED2并不能指示电池已经充满的情况。因此，笔者建议在原电路上稍加改动，通过T来控制LED2，这样，当电池被充满后，LED2即可自动熄灭。
　　另据笔者了解，目前在市场上像这种能自动充、放电(消记忆性)的充电器很少见，而且比较昂贵，因此，该装置具有一定的市场潜力。

　
