AS3606(07)设计的高档电源管理解决方案 - 模拟电源 -

本文介绍了AS3606/07方框图, LDO 方框图, DC/DC转换器方框图, 充电器方框图以及AS3606和AS3607的应用电路.

AS3606/07是Aaustriamicrosystems公司的 高档电源管理解决方案,包括了电池供电的移动设备所需要的IC和外设,集成了3个DC/DC转换器和5个低噪音LDO,单电源电压2.7V-5.5V工作,升压转换器高达30V,可用于OLED电源和白光LED背景光电源. AS3606/07还包括了锂离子电池充电器,最大充电电流1A.主要用于PMP,手提导航设备(PND),电子图书,平板PC等.

AS3606/07应用:

The devices are ideal for Portable Media Players and Portable Navigation Devices, e-Books, Tablet PCs, etc

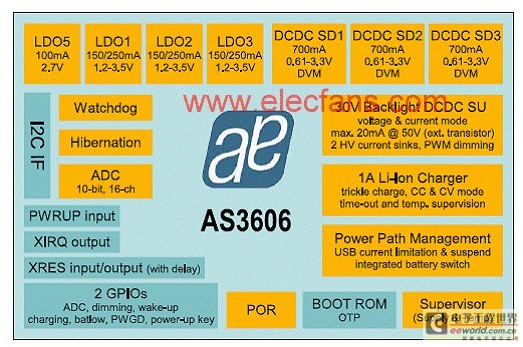

图1.AS3606方框图

图2.AS3607方框图

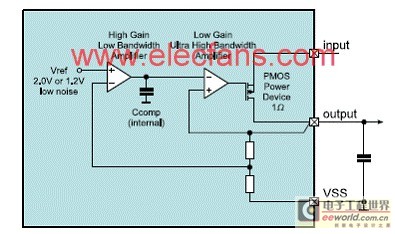

图3.LDO 方框图

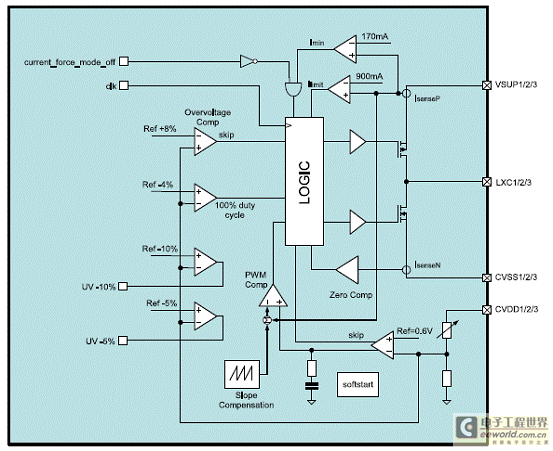

图4.DC/DC降压转换器方框图

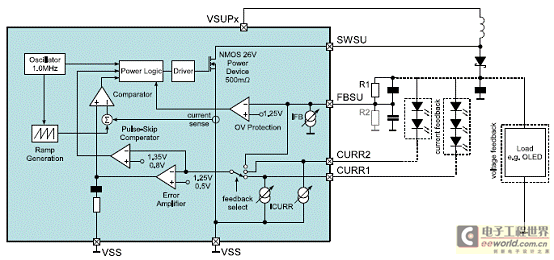

图5.DC/DC 15方框图

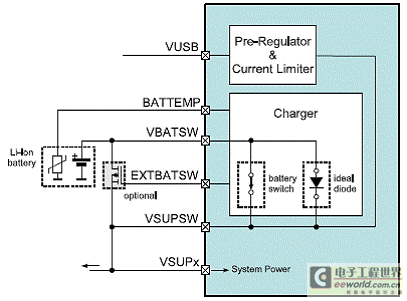

图6.充电器方框图

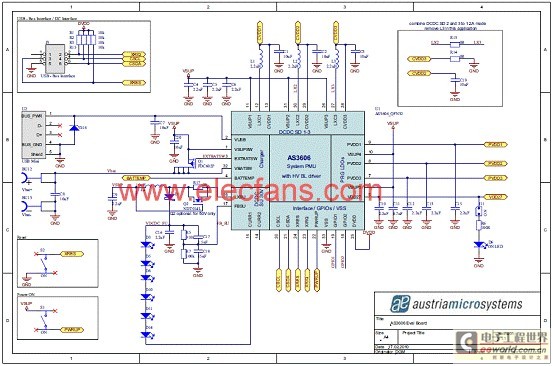

图7.典型的AS3606应用电路

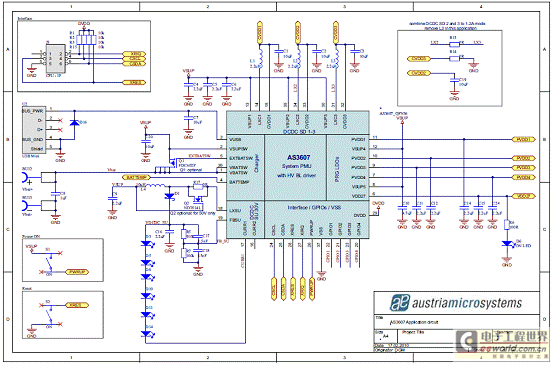

图8.典型的AS3607应用电路
