LTM4627设计的15A高效DC-DC电源技术 - 模拟电源 -

本文介绍了LTM4627主要特性, 简化方框图,以及多种应用电路.Linear 公司的LTM4627是输出电流 15A的高效DC/DC转换器,输入电压从4.5V到20V,输出电压从0.6V到5V,并行电流输出电流可达60A,效率高达93%.主要用在通信服务器和网络设备,ATCA和存储卡,工业设备以及医疗系统.

LTM4627应用:

Telecom Servers and Networking Equipment

ATCA and Storage Cards

Industrial Equipment

Medical Systems

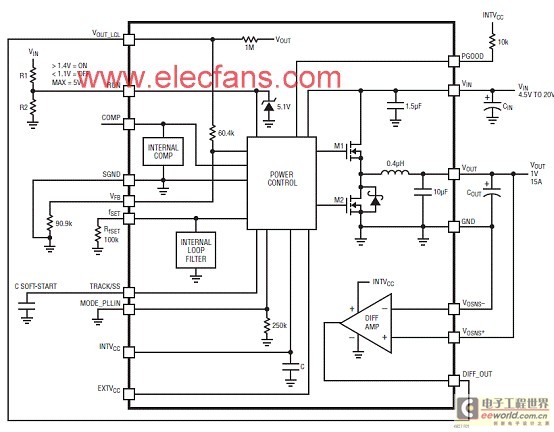

图1.LTM4627简化方框图

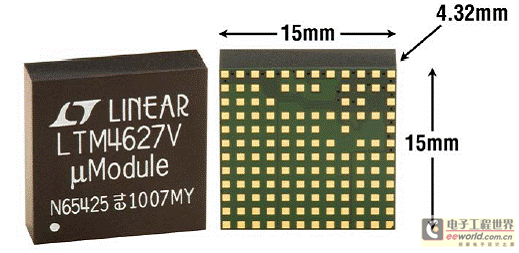

图2.LTM4627外形图

图3.LTM46271.2V/15A DC/DC稳压器电路图

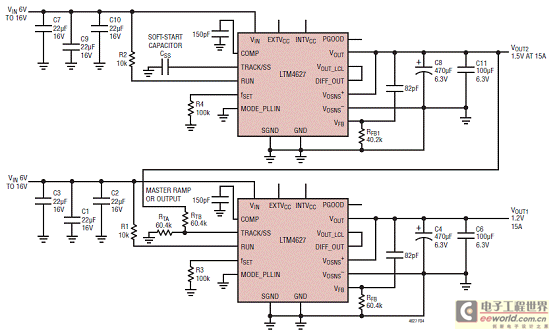

图4.LTM4627带跟踪的双输出(1.2V和1.5V)稳压器电路图

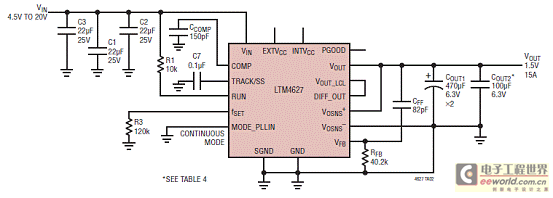

图5.LTM46274.5V-20V输入1.5V/15A输出电路图

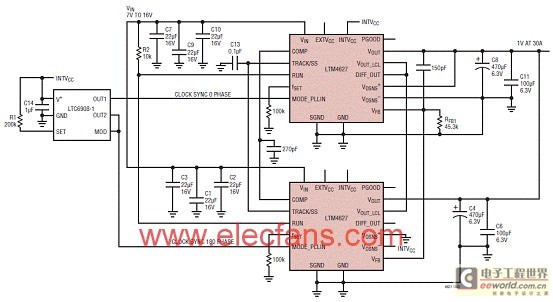

图6.LTM46271.0V/30A 双路平行输出电路图

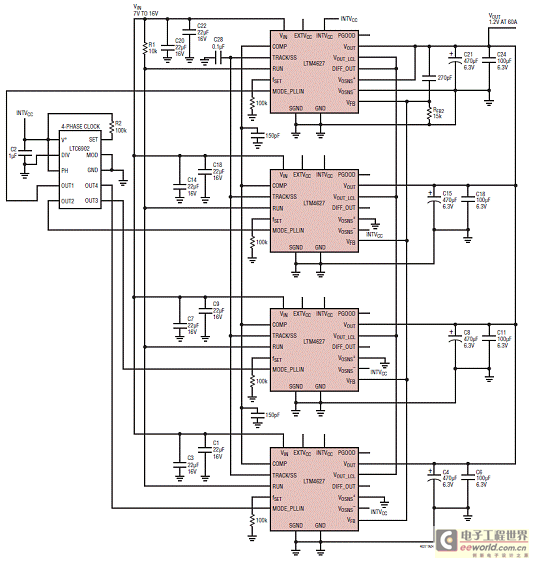

图7.LTM4627 1.2V/60A 共享电流4相稳压器电路图
