LM317/LM317T电压切换电路

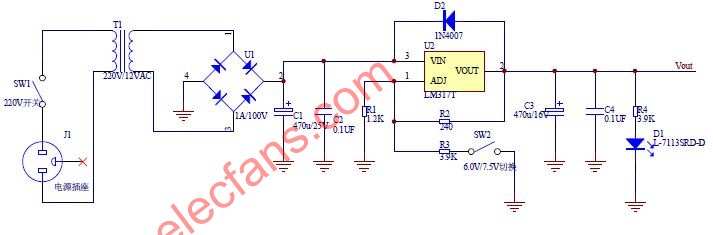

原理说明：
LM317T的输出电压Vout是由电阻R2、R1/R3决定的。集成稳压器的内部工作电流都要流出输出端，
此电流一般不小于5mA。三端稳压器的输出端与调整端之间的电压为1.25V的基准电压，要保证
稳压器有5mA的输出电流，所以R1的阻值应为240欧。此时若断开SW2,则Vout=1.25(1+R1/R2)=7.5V;
若合上SW2，则R1同R3并联,设其并联电阻为R'，则Vout=1.25(1+R'/R2)=6.02V.
其他说明:
1、电路中，C2和C4的作用是用于消除电路高频噪声，C1和C3是滤波电容起到减小纹波电压,
即滤低频。
2、二极管D2防止LM317T在输入端短路期间，电容C3放电而将其损坏。
3、U1整流桥作用是将交流变为直流，即整流作用。
4、发光二极管D1起电源指示作用。
