采用HS7076构成的变压器耦合DC DC变换器电路

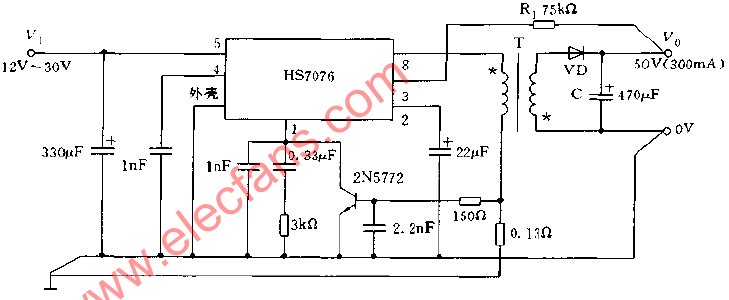

图中是采用HS7076构成的变压器耦合DCDC变换器电路，输出变压器储存级哎呀反极式接法，输入电压为15-30V。输出电压为50V。输出电流为300MA，电路正常工作时，当稳压器导通，变压器初级通过电流，并存储能量，次级电压使整流二极管VD截止，此时，输出电容C向负载放电，当稳压器截止时，变压器的初级无电流二极管截止。
