ADM1184应用原理图 - 模拟电源 -

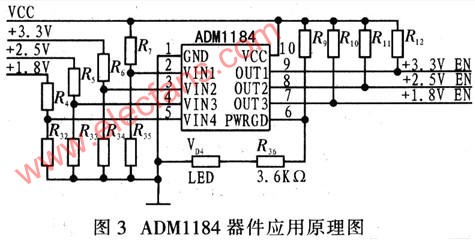

为ADM1184监视4个电源通道的一个应用。在该应用中，ADM1184依次开启3个稳压器，当所有的电源供电稳定后产生供电正常信号来开启控制器。

3．3 V主电源通过引脚VCC给器件供电。引脚VIN1监视3．3 V主电源。OUT1连接到第1个稳压器的使能端，在VIN1脚电压到达0．6 V之前，该引脚接地，使得稳压器件不工作。当系统的主电压达到2．9 V时，VIN1引脚检测到0．6 V。使得OUT1引脚电平置高，驱动稳压器件1的使能脚变高，器件正常输出。该稳压器输出的2．5 V电压被VIN2脚检测到，当该电压超过管脚设定的门限电平后，OUT2引脚电平置高，驱动稳压器2的使能引脚变高，器件2正常输出。该工作原理在其他的输入和输出引脚也是同样的。每一个电压通道都通过OUTx引脚来开启，通过VIN(x+1)进行监控。当所有监控的电压都超过预定的门限电平后，PWRGD信号在经过190 ms延时后置高。
