电压比较器电路结构图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-24

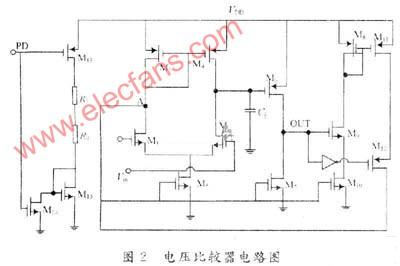

当PD为低电平时。比较器正常工作。当“+”端电压低于“-”端电压时,M1的漏电流大于M2的漏电流,多余的电流对电容Cj(此点到地的等效寄生电容)进行充电,M6的栅电压升高,当|VGS6|



M8~M12为电流反馈部分。当比较器输出高电平时,开关管M9和M12均导通,M11和M8组成电流镜结构,当M11,M8均处于饱和区时电流镜正常工作且M11,镜像M8的漏电流并反馈回A点,以改变比较器负向转折的阈值电压VTRP-,达到迟滞的目的。
