3至6V可调稳压电源电路设计原理：本稳压电源结构简单，其核心元件采用了一只集成电路5G14，5G14内部电路主要由启动电路，基准电路，比较电路，比较电路和调整电路所组成。而5G14外部电路主要由取样电路，扩大电路和滤波电容组成，形成一种串联型稳压电源。

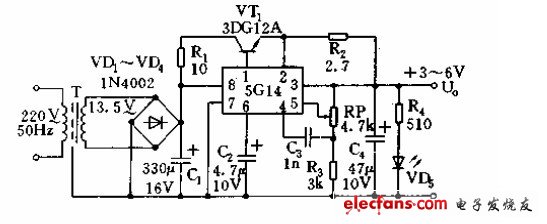

从图中可以看出，二极管VD1-vd4组成格式整流滤波电容，C2是基准电压去藕电容。R1是三极管VT1的集电极电阻。R2为限流电阻。电位器RP和电阻R3为取样电路。发光为机管VD5为工作指示电源用。
为了扩大输出电流，往往在集成电路的外围附加三极管VT1,用以对电流进行放大。5G14输出电流只有20MA，20MA电流进入三极管VT1的3DG12A基级，若3GD12A方法倍数为10，则发射级输出电流为20X10=200MA，及输出扩大了10倍。如还想扩大电流，只需将小功率三极管改接成大功率三极管并加合适的散热器便可。
