固定正电压输出应用电路

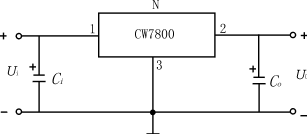

图 固定正电压输出应用电路

固定输出稳压电源的基本电路如图所示，图中的Ui是整流滤波以后的未经稳压的输入电压、Uo是稳压电源的输出电压，输出电容Ci一般情况下不接，但当集成稳压器远离整流、滤波电路时应接入1个0.33μF的电容器，它的作用是改善纹波和抑制输入的瞬时过电压，保证CW7800的输入与输出间的电压差不会超过允许值。输出电容Co一般不采用大容量的电解电容器，只要接入0.1μF的电容器便可以改善负载的瞬态响应。但是，为了减小输出纹波电压，有时在输出端并联1只大容量电解电容器，会取得较好的效果。然而，这样将随之产生一种弊病：一旦CW7800的输入端出现短路时，输出端上的大电容器上储存的电荷将通过集成稳压器内部电路调整管的发射极与基极PN结泄放，因大容量电容器释放能量较大，会造成集成稳压器内部调整管的损坏。为了防止这一点，可在CW7800的输入与输出端之间跨接1个二极管（见图2），它为Co上电荷的泄放提供了一个分流通路，对集成稳压器起保护作用。CW7800、CW78M00、CW78L00系列是正输出电压稳压器，但也可用来提供负输出电压，电路见图。
