显示电路原理图 - 模拟电源 -

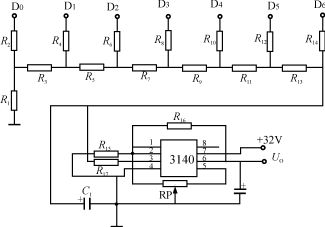

图 显示电路原理图

显示有数字式、指针式两种方式。为保证直观的显示，同时尽可能沿用普通汽车的仪表，仍采用汽车上原有指示电池电压的电压表。而在电压表上设置一个开关，通过它来切换电压、容量的指示，这样较为方便。
这需要将计数器的二进制数转化为电压。显然用D/A转换是可以的，但电路复杂程度上升，成本也有所提高。故为了简化电路我们仅借用D/A转换网络的思想，利用权电阻T形网络将4516的7位数值变换成模拟量输出，推动电压表指示，见图。
