89C51单片机+X25045构成的看门狗电路 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-24

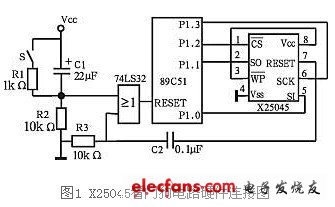

采用89C51单片机和X25045组成的看门狗电路，X25045硬件连接图如图1所示。X25045芯片内包含有一个看门狗定时器，可通过软件预置系统的监控时间。在看门狗定时器预置的时间内若没有总线活动，则X25045将从RESET输出一个高电平信号，经过微分电路C2、R3输出一个正脉冲，使CPU复位。图1电路中，CPU的复位信号共有3个：上电复位(C1、R2)，人工复位(S、R1、R2)和Watchdog复位(C2、R3)，通过或门综合后加到RESET端。C2、R3的时间常数不必太大，有数百微秒即可，因为这时CPU的振荡器已经在工作。
