基于UC3828的正激式变换器电路图 - 模拟电源 -

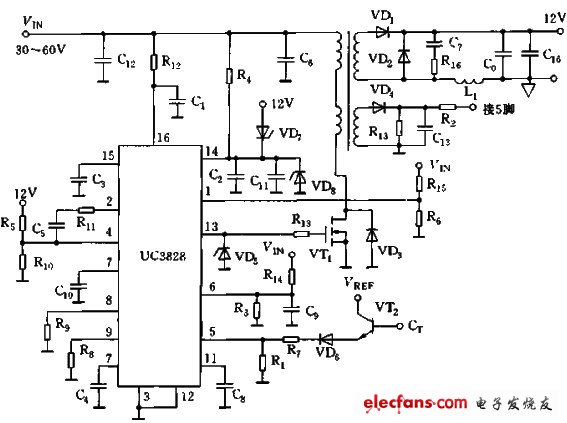

利用变换器漏感和寄生电容实现的谐振作用使变换器复位。在脉冲占空比较大时，MOSFET漏源电压尖峰增大，因此，要用最大脉冲占空比箝位来防卫开关电路损坏MOSFET。变换器初次级绕组匝比较低，因此，电路工作在高占空比状态。为了增大最大开关脉冲占空比，设计变压器时，可增加初级绕组匝数以降低初级开关电流。较短的关断时间可减小输出电流尖峰，所以设计时刻采用体积小，价廉的滤波电感。变换器的技术参数：输入电压30~60V，开关频率250KHz，输出电压12V，输出电流1~12.5A。基于UC3828的正激式变换器电路图:
