激光电源改进电路 - 模拟电源 -

为了提高电源的重复频率，增加一只高反压晶体管和一只二极管。如上图所示。上图中，电阻R1是晶闸管SCR的阳极负载，同时是晶体营Tt的偏置电阻。在SCR关断期间，Rl向T1提供基极电流，T1导通，于是充电过程开始。现在，电容器C1不是通过电阻（R'很小，可忽略）而是通过导通的晶体管充电。因此，大大减小了充电回路的时间常数，有利于提高电源的工作频率。
一旦晶闸管SCR被触发而导通，电容器C1立即通过二极管D和SCR放电。放电期间，D上压降使T1反向偏置，于是将电源E与储能电容器C隔开，电路可以稳定地工作。

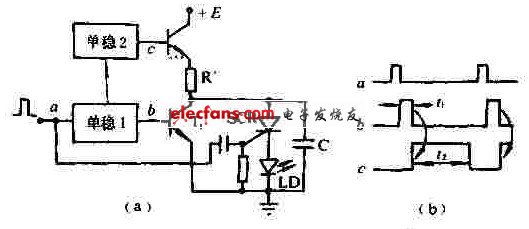

下图（a）给出另一种快速充电电路，它的基本原理是，通过一导通的晶体管使晶间管阳极接地而强迫晶闸管迅速关断。以此来提高电源工作频率。
