传统的荧光灯启动器（俗称启辉器）是由安装在氖管内的双金属片开关和一只电容器组成，如图1所示。

当接通AC电源后，高压施匀玎到启动器两端，玻璃管内的氖气被电离，处于“常开”状态的双金属片受热而接通，电路中有电流流过，灯丝被加热。约l一3秒钟后，双金属片冷却而断开，电流被切断，镇流器（L）产生一个高压脉冲（叠加在灯管供电线路电压上），使灯管荧光粉击穿而点亮。这种启动器实际上属于机械式开关，缺点是可靠性差，使用寿命短。

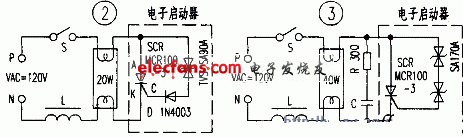

图2示出了20W荧光灯电子启动器电路。施加到镇流器和荧光灯的AC线路电压为120V/60Hz。电子启动器由SCR（MCRl00-3）、二极管D（1N4003）和瞬态电压抑制器（TVS）或齐纳限制器组成。在接通AC线路电压后，施加到TvS（SA90A）两端的电压等于峰值电压为170V的AC线路电压。该电压高于TVS的击穿值（100VPK），TVS导通从而触发SCR导通。电流通过灯丝，其电流约1.2Apx。一旦灯被充分加热，其动态电阻减小，Tvs上的电压因降至78Vpk左右而阻断，SCR随之截止，电路中电流被切断，在镇流器L两端产生一个高压脉冲使灯管内荧光粉被击穿而点亮。在灯引燃之前，电路中电流流动时间约400ms。
　　

图3示出的是40W荧光灯电子启动器电路。该电路中的齐纳限制器由两只TVS（SAl70A和SA30A）组成，以增加器件的击穿电压。若线路电压是220V，电子启动器中的TVs的击穿电压VBR应低于（根号2） 220V（即310V）。
