半桥拓补电路结构

图3中的半桥变压器是高功率要求的另一个选择。和单开关或双开关正向变压器相反，半桥变压器可以在两个象限工作并降低原边FET的电流。变压器组成结构和输出整流比单一正向拓扑结构复杂，也存在高开关耗损问题。

半桥拓补电路结构

　　

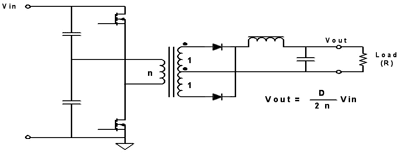

图3  半桥拓补电路结构
