3 驱动电路设计

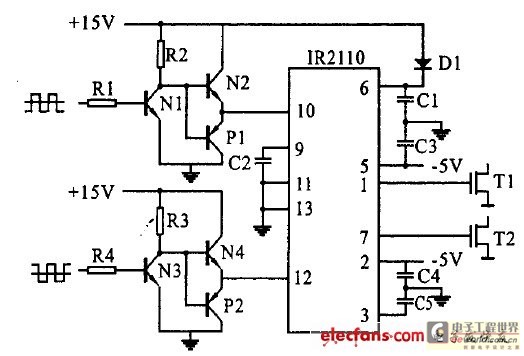

　　功率驱动器件选用场效应管，场效应管为场控器件，栅源极间有电容效应，因此对驱动电路要求较高。驱动电路要保证场效应管有较小的导通和关断时间，同时为了保证场效应管可靠关断，关断时应在栅极加负压。驱动电路采用IR2110 驱动器，驱动电路如图5 所示。

　　图5 驱动电路

4 电磁兼容性设计

　　电磁兼容性设计对于开关电源来说难度很大，因为开关电源主要通过高频斩波进行能量变换，而变压器存在漏感，要向周围辐射电磁场。有关电源EMC 技术指标主要有CE03 、RE02 和RS03.

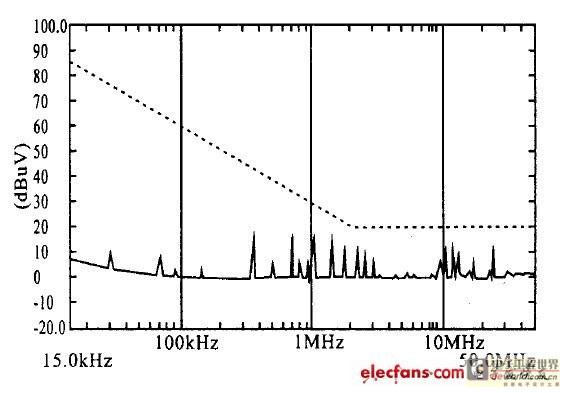

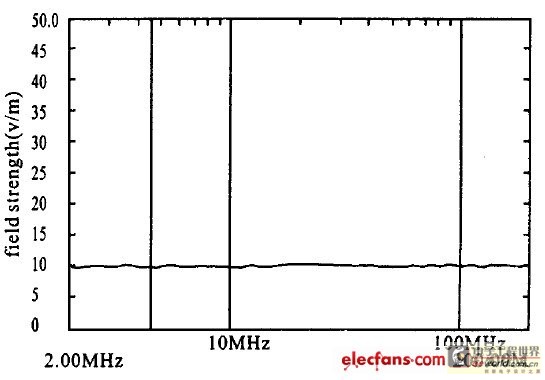

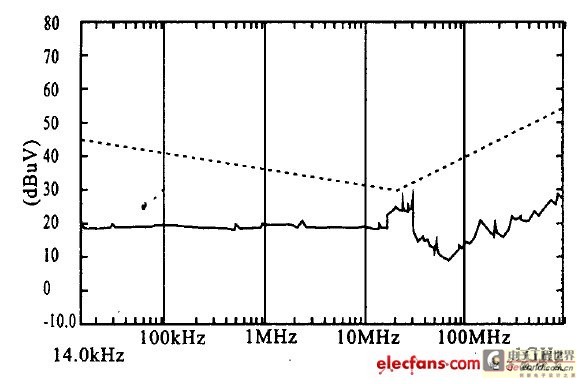

　　对于CE03 项的达标主要通过增加滤波电路和改善电源内部的布局来实现的。解决方案为首先在电源内部对输入电源线和输出部分进行物理隔离。其次在输入电源线上通过对超标频率点的观察，选择插入损耗参数合理的滤波器，同时加入电感不断优化滤波器的截止频率，这样即可有效的抑制电源线的传导发射。对于RE02 项达标是通过改进电源箱体的结构，尽量减少活动的端面，对于活动的结合面采用导电密封材料进行防电磁辐射密封来实现的。 RS03 项较容易解决。改进后的CE03 、RE02 和RS03 项测试结果如图6 ( Ⅰ、Ⅱ、Ⅲ) 所示。
