全波整流电路如图Z0703所示。它是由次级具有中心抽头的电源变压器Tr、两个整流二极管D1、D2和负载电阻RL组成。变压器次级电压u21和u22大小相等，相位相反，即
u21 = - u22 =
式中，U2 是变压器次级半边绕组交流电压的有效值。
全波整流电路的工作过程是：在u2 的正半周（ωt = 0~π）D1正偏导通，D2反偏截止，RL上有自上而下的电流流过，RL上的电压与u21 相同。
在u2 的负半周（ωt =π~2π），D1反偏截止，D2正偏导通，RL上也有自上而下的电流流过，

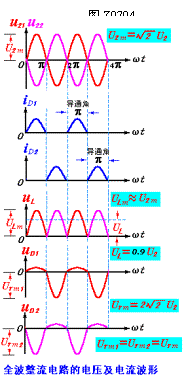

RL上的电压与u22相同。可画出整流波形如图Z0704所示。 可见，负载凡上得到的也是一单向脉动电流和脉动电压。其平均值分别为：

          GS0705
流过负载的平均电流为
      GS0706
流过二极管D的平均电流（即正向电流）为

加在二极管两端的最高反向电压为

选择整流二极管时，应以此二参数为极限参数。
全波整流输出电压的直流成分（较半波）增大，脉动程度减小，但变压器需要中心抽头、制造麻烦，整流二极管需承受的反向电压高，故一般适用于要求输出电压不太高的场合。
