[组图]TL431可调电压基准的接法 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-24　
进入嵌入式论坛与网友讨论>>

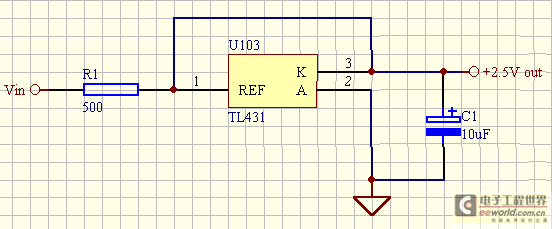

1.这种接法提供2.5V基准电压，简单适用。

2.5V基准电压电路

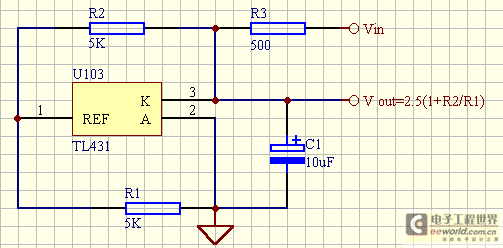

2.该接法可以提供一个可以调节的基准电压。电压输出为2.5×（1＋R2/R1）。

可调基准
