单端反激式开关电源变压器设计程序 - 模拟电源 -

只要输入条件项目参数,电感和圈数可自动计算出来，然后在根据计算的参数作为参考调整。

条件项目:  数值 单位  数值 单位
输入AC电压最小  165.0  V 占空比
输入AC电压最大  235.0  V Krp取值 0.6
工作频率  50000.0  HZ 效率 0.8
初级反射电压  135.0  V Bm 0.2  T
输出直流电压1  24.0  V 负载电流1 2.0  A
输出直流电压2  24.0  V 负载电流2 2.0  A
输出直流电压3  24.0  V 负载电流3 0.1  A
输出直流电压4  5.0  V 负载电流4 0.5  A
反馈电压  16.0  V 负载电流5  A
输出直流功率  100.9  w 电流密度 400.0  A/cm2
窗口利用系数Ku     0.4

一.  根据AC输入电压计算出最小输入DC电压和最大输入DC电压

电压 数值 单位
Emin: 222.8  V
Emax 329.0  V

二.确定在低电网电压时的最大占空比(如已知,省略)

三.计算输入功率和视在功率

        Pin= 126.125 w
         Pt= 227.0  w

四.计算变压器铁芯参数

Ku：窗口利用系数
选择磁芯参数:

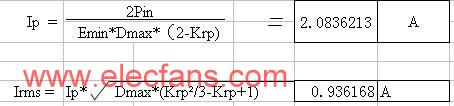

五.计算初级电流峰值和有效值：

   Irms ：初级电流有效值  A

六.计算初级电感量

       Ip1 =Ip2(1-Krp)==0.833448536A

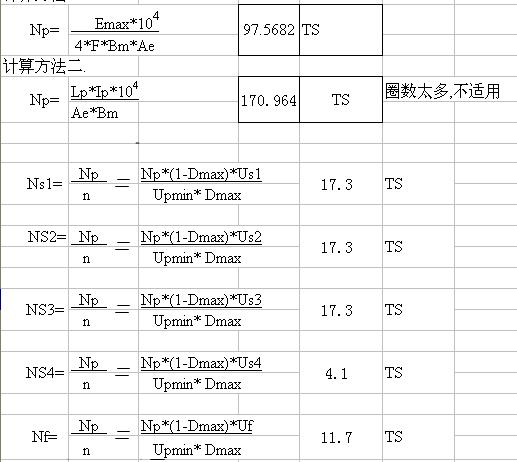

七.计算初级和次级绕组圈数：
计算方法一.

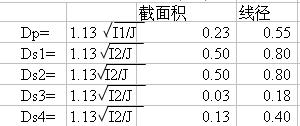

八.计算初级和次级线径(mm)

考虑趋肤效应,次级线径取多股线.
