图解DIY自制夜光LED手电筒 - 模拟电源 -

LED手电大家都用得多了,但是在漆黑的夜晚,什么都看不见的情况下，我们根本找不到手电的，怎么办呢?!以前为解决这个问题，我曾经在手电的LED四周涂夜光材料的，但是效果不好，如果长时间不用的话，还是找不到手电的，怎么办呢?

　　近段时间刚刚做了一个带有“夜光”功能的LED手电，还加装了亮度调节功能，个人感觉用着不错，现在和大家分享一下。

　　制作原理

　　此手电采用1节5号电池供电，所谓的“夜光”功能就是在BOOST电路里加了一个“待机”工作方式，当放入电池(电池要有电!)没有打开开关的情况下，BOOST就会以很低的功率进行工作，此时的输入电流为1mA，LED发出很弱的光;当打开开关后，BOOST电路进入正常工作状态.。

　　以下是成品图以及电路原理图

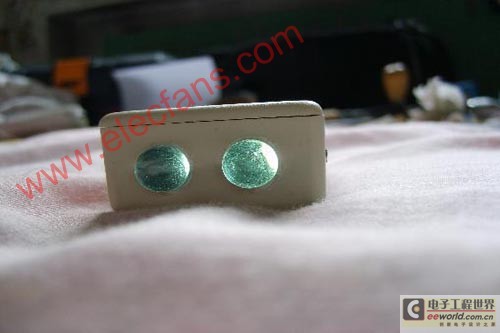

　　“夜光”状态:

　　

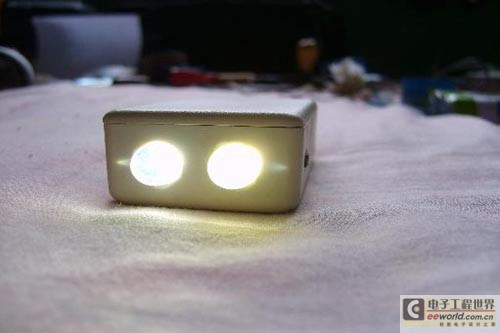

　　正常点亮状态：

　　

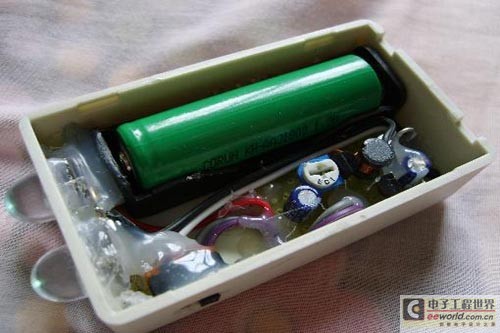

　　内部结构：

　　

　　照射效果：

　　

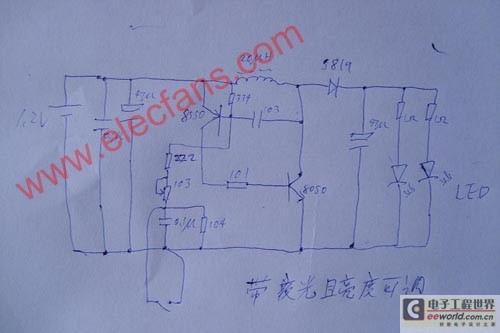

　　电路原理图：

　　

　　以下是此次电路设计需要用到的参数，请参考：

　　“夜光”状态: 夜光”状态输入电流:0.97mA，正常点亮状态下:输入145mA,输出3.14V 43mA (103可变电阻旋到最小,最高亮度) 输入45mA,输出3.02V 18mA (103可变电阻旋到最大,最低亮度) 。此灯还具有电量过低警告功能,当电池电压低于1V时,关灯后“夜光”状态亮度会大大增加(感觉灯关不死)!此时需要更换电池.
