MAX732电池供电+12V快速存储器编程电源电路

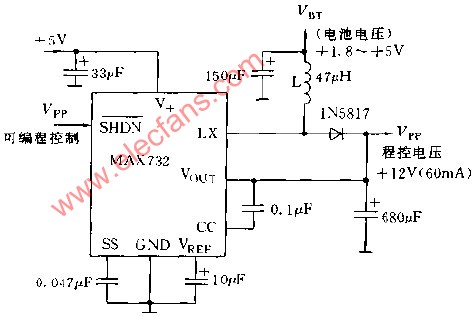

图中是电池供电+12V快速储存器编程电源电路，MAX732电源电压输入端V4和编程控制端HDN由+5V逻辑电源维持工作，通过电感L连接的电压直接由电池提供，这种电路是为60MA以下的应用设计的，当Vht低于20V时，输出电流不大于80MA。
