LT1054构成的倍压变换器电路

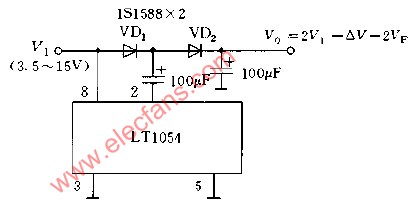

LT10LT1054构成的背影变换器电路如图所示，外接两个二极管VD1和VD2，因LT1054本身压降较大，再加上两个二极管压降，输出电压。不能获得精确的倍电压输出，但LT1054工作输入电压范围较宽，适应于高电压输出，可达27V左右。
