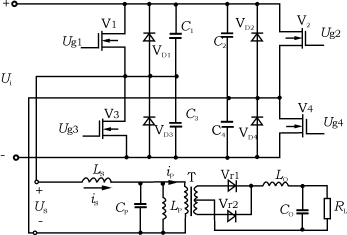

图 并联调谐DC/DC谐振变换器电路图

　图所示为三元件的并联调谐变换器主电路图。本变换器采用移相调制控制方式，在逆变器的输出端产生一高频准方波波形。串联电感LS的作用为：对高频准方波中的谐波分量形成高阻抗；在零电压区间抑制并联电容器CP向全桥逆变器放电；与缓冲电容器C1～C4确保MOSFET零电压开关。并联支路（LP、CP）为变压器提供准正弦的稳定电压源并将环流限制在并联支路内。

　高频准方波电压波形加在串、并联支路的两端，因此流过串联电感的是相位滞后的、边缘呈近似指数上升/下降的谐波电流波形，而并联支路和变压器两端是近似正弦的电压波形。变压器次级的二极管将准正弦电压整流，经输出滤波器（LO、CO）滤波后得到纹波极小的直流电压输出。只需控制逆变器的相移角，无论输入电压和输出负载如何变化，输出电压都可维持在所需的电平上。
