高输入、高输出稳压电路 - 模拟电源 -

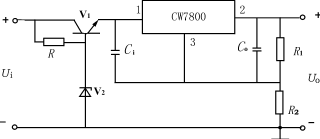

图 高输入、高输出稳压电路

一般情况下，IR1≥5Iq，则上式可改写成Uo≈Uo1＋IR1R2，（2）将IR1=Uo1/R1代入，则
Uo=Uo1（1＋R2/R1）（3）从此式可以看出,是所提高的输出电压部分，它由R2和R1的比值来决定，当集成稳压器的输入电压变化时，它的静态工作电流Iq也随之变化。若电阻R2数值较大，R2Iq项的作用也增大，将影响集成稳压电源的稳压精度，所以要求提高的电压值越大，R2取值越大，稳压电源的稳压精度就越低。
高输入电路和升压电路的组合，可以构成高输入、高输出稳压电源，图给出参考电路。
