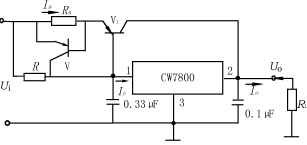

图 大电流输出稳压电路
图11是大电流输出的稳压源实例。该电路不仅有扩展输出电流的功能，同时对外接扩流晶体管V1提供过流保护，当有过电流发生时，RS上的电压降增大，使晶体管V2导通，由于V2与电阻R并联，使晶体管V1的基极与发射极之间的电压降低，使V1基流减小，从而使扩流晶体管V1输出电流减小或截止，起到过流保护作用。过流保护采样电阻RS的选择RS=Ube2/IS，（9）式中Ube2——晶体管V2的基极与发射极间的电压；IS——被限制的电流值。
